Volkswagen Touran Reparaturanleitung :: Verkleidung Fußraum aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

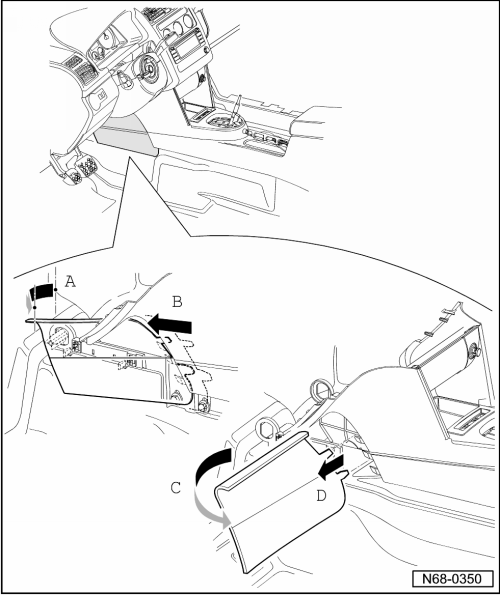

-	Ziehen Sie die Verkleidung im vorderen Bereich aus der Aufnahme -Pfeil A-.

-	Ziehen Sie die Verkleidung etwas nach vorn -Pfeil B-.

-	Schwenken Sie die Verkleidung nach außen -Pfeil C-.

-	Ziehen Sie die Verkleidung aus der Mittelkonsole heraus -Pfeil D-.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
