Ventilschaftabdichtungen bei ausgebautem Zylinderkopf aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Abzieher für Ventilschaftabdichtung -3364-

Aufdrücker für Ventilschaftabdichtung -3365-

De- und Montagevorrichtung für Ventilkegelstücke -VAS 5161- mit Führungsplatte -VAS 5161/23- und Hülse -VAS 5161/23-1-

Motor- und Getriebehalter -VAS 6095-

Zylinderkopfaufspannvorrichtung -VAS 6419-

2x Schraube M6x30

Arbeitsablauf

-	Nockenwellen ausbauen → Kapitel.

-	Für den Wiedereinbau Zuordnung der Rollenschlepphebel und hydraulischen Ausgleichselemente kennzeichnen.

-	Rollenschlepphebel zusammen mit den hydraulischen Ausgleichselementen herausnehmen und auf einer sauberen Unterlage ablegen.

-	Zylinderkopfaufspannvorrichtung -VAS 6419- in den Motor- und Getriebehalter -VAS 6095- einsetzen.

-	Zylinderkopf auf die Zylinderkopfaufspannvorrichtung aufspannen, wie in der Bedienungsanleitung gezeigt.

Die Bedienungsanleitung für das Zylinderkopfaufspannvorrichtung -VAS 6419- liegt dem Gerät bei.

-	Zylinderkopfaufspannvorrichtung an Druckluft anschließen.

-	Luftkissen mit dem Hebel -Pfeil- unter denjenigen Verbrennungsraum schieben, an dem die Ventilschaftabdichtung ausgebaut werden soll.

-	Gerade so viel Druckluft in das Luftkissen einströmen lassen, bis es sich an die Ventilteller anlegt.

Ventilschaftabdichtungen bei ausgebautem Zylinderkopf aus- und einbauen

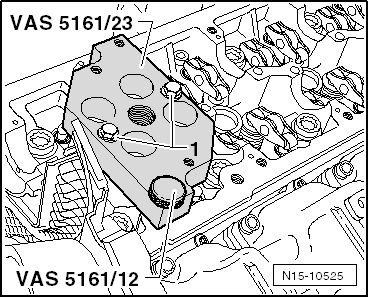

-	Führungsplatte -VAS 5161/23- auf den Zylinderkopf aufsetzen.

-	Führungsplatte an der Saugrohrseite mit der Rändelschraube -VAS 5161/12- und 2 Schrauben M 6 x 30 bis zur Anlage von Hand festschrauben.

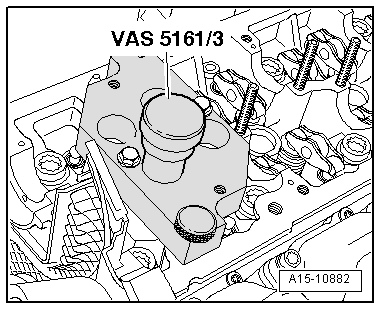

-	Schlagdorn -VAS 5161/3- in die Führungsplatte einsetzen und festsitzende Ventilkegelstücke mit einem Kunststoffhammer losschlagen.

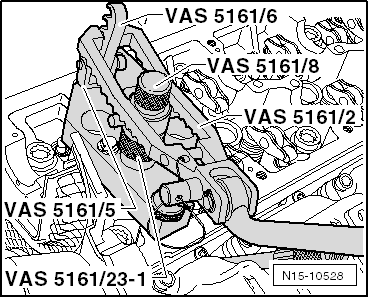

-	Rasterteil -VAS 5161/6- mit Einhängegabel -VAS 5161/5- in die Führungsplatte einschrauben.

-	Hülse -VAS 5161/23-1- auf die Montagepatrone -VAS 5161/8- aufschieben.

-	Druckgabel -VAS 5161/2- am Rasterteil einhängen und Montagepatrone nach unten drücken.

-	Gleichzeitig Rändelschraube der Montagepatrone nach rechts drehen, bis die Spitzen in die Ventilkegelstücke einrasten.

-	Rändelschraube links- und rechtsdrehend bewegen, dadurch werden die Ventilkegelstücke auseinandergedrückt und in die Montagepatrone aufgenommen.

-	Druckgabel loslassen.

-	Montagepatrone mit Rändel-Abstandsring abnehmen.

-	Ventilfeder mit Ventilfederteller abnehmen.

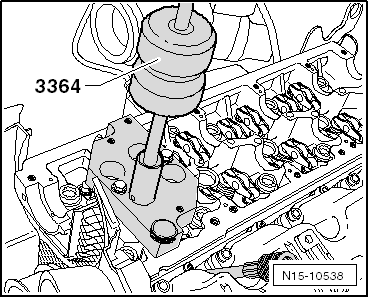

-	Ventilschaftabdichtung mit dem Abzieher für Ventilschaftabdichtung -3364- abziehen.

Vorsicht!

Beschädigungsgefahr beim Einbau der Ventilschaftabdichtungen.

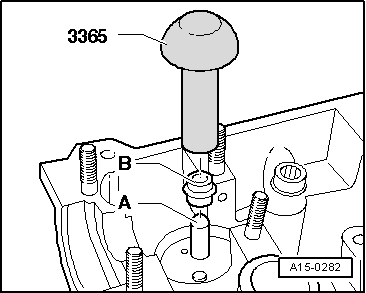

Kunststoffhülse -A-, die neuen Ventilschaftabdichtungen -B- beigefügt ist, auf den Ventilschaft stecken.

-	Dichtlippe der Ventilschaftabdichtung leicht einölen.

-	Ventilschaftabdichtung auf die Kunststoffhülse aufschieben.

-	Ventilschaftabdichtung mit dem Aufdrücker für Ventilschaftabdichtung -3365- vorsichtig auf die Ventilführung aufdrücken.

-	Kunststoffhülse abnehmen.

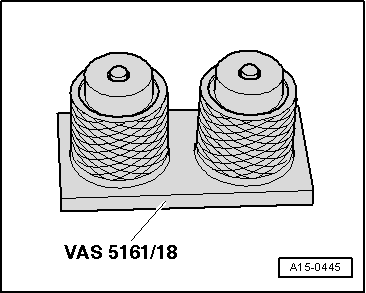

Wenn die Ventilkegelstücke aus der Montagepatrone genommen wurden, müssen sie zunächst in die Ventileinlegevorrichtung -VAS 5161/18- eingesetzt werden.

Der große Durchmesser der Ventilkegelstücke zeigt nach oben.

-	Ventilfeder und Ventilfederteller einsetzen.

-	Montagepatrone von oben auf die Ventileinlegevorrichtung aufdrücken und Ventilkegelstücke aufnehmen.

-	Montagepatrone wieder in die Führungsplatte -VAS 5161/23- einsetzen.

-	Druckgabel niederdrücken und Rändelschraube links- und rechtsdrehend nach oben ziehen, dadurch werden die Ventilkegelstücke eingesetzt.

-	Druckgabel bei noch gezogener Rändelschraube entlasten.

-	Vorgang an jedem Ventil wiederholen.

Zusammenbauen

Der Zusammenbau erfolgt in umgekehrter Reihenfolge, beachten Sie dabei Folgendes:

-	Darauf achten, dass alle Rollenschlepphebel richtig auf den Ventilschaftenden aufliegen und auf den jeweiligen hydraulischen Ausgleichselementen eingeclipst sind.

-	Nockenwellen einbauen → Kapitel.
