Volkswagen Touran Reparaturanleitung :: Unterdruckpumpe für Bremse -V192

Volkswagen Touran Reparaturanleitung / Bremsanlagen / Bremse - Hydraulik, Regler, Versträter / Bremskraftverstärker/Hauptbremszylinder / Unterdruckpumpe für Bremse -V192

Der Einbauort der Unterdruckpumpe für Bremse -V192- befindet sich am Automatikgetriebe in Fahrtrichtung vorn.

Die Instandsetzung der Unterdruckpumpe für Bremse -V192- ist nicht vorgesehen. Liegt ein Fehler vor, so ist die Unterdruckpumpe für Bremse -V192- zu ersetzen.

Kann in der "Geführten Fehlersuche" mit dem -VAS 5051- geprüft werden

Ausbauen

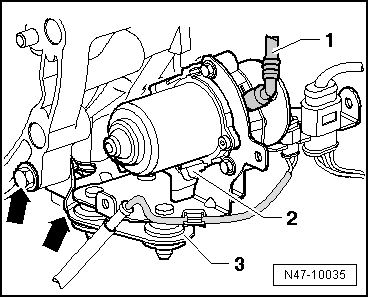

-	Unterdruckschlauch -1- von der Unterdruckpumpe für Bremse -V192- abziehen.

-	Steckverbindung -2- für die Unterdruckpumpe für Bremse -V192- entriegeln und abziehen.

-	Leitungen aus dem Halter -3- herausnehmen.

-	Halter -Pfeile --3- mit der Unterdruckpumpe für Bremse -V192- abschrauben.

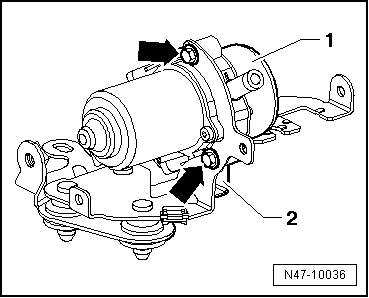

-	Unterdruckpumpe für Bremse -V192--1- vom Halter -2- abschrauben -Pfeile -.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Anzugsdrehmoment

Bauteil	Anzugsdrehmoment
Unterdruckpumpe für Bremse -V192- an Halter	8 Nm
Halter an Automatikgetriebe	25 Nm
