Volkswagen Touran Reparaturanleitung :: Unterdruckpumpe aus- und einbauen

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor - Zylinderkopf, Ventiltrieb / Zylinderkopf / Unterdruckpumpe aus- und einbauen

GEFAHR!

Die Unterdruckpumpe darf unter keinen Umständen zerlegt werden, da es ansonsten zur Fehlfunktion des Vakuumteils kommen kann. Die Folge wäre ein Ausfall des Bremskraftverstärkers.

Ausbauen

Golf, Golf Plus, Passat, Touran

-	Bauen Sie das Luftfiltergehäuse mit Luftmassenmesser und dem Verbindungsrohr aus → Kapitel.

Polo

-	Bauen Sie das Luftfiltergehäuse mit Luftmassenmesser und dem Verbindungsrohr aus → Kapitel.

Fortsetzung für alle Fahrzeuge

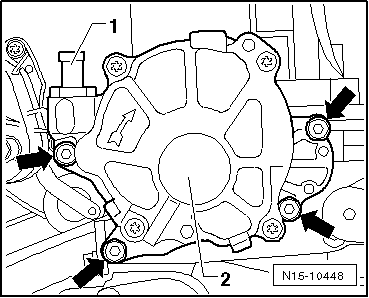

-	Ziehen Sie die Unterdruckleitung -1- von der Unterdruckpumpe -2- ab.

-	Schrauben Sie die Befestigungsschrauben des Ladeluftrohrs heraus, drücken Sie anschließend das Ladeluftrohr etwas nach unten, um die hintere Verschraubung der Unterdruckpumpe zu erreichen.

-	Befestigungsschrauben der Unterdruckpumpe herausdrehen -Pfeile- .

-	Nehmen Sie die Unterdruckpumpe -2- vom Zylinderkopf ab.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

Achten Sie auf richtigen Sitz von der Kupplung der Unterdruckpumpe in der Nockenwelle.

Die Dichtung der Unterdruckpumpe ist zu ersetzen.

-	Unterdruckpumpe einbauen, Befestigungsschrauben mit 10 Nm festziehen.

-	Unterdruckleitung vom Bremskraftverstärker an die Unterdruckpumpe -1- anschließen.
