Volkswagen Touran Reparaturanleitung :: Unterbodenverkleidung

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Karosserie vorn / Unterbodenverkleidung

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1783-

Unterbodenverkleidungen - Montageübersicht

Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite ist sinngemäß daraus abzuleiten.

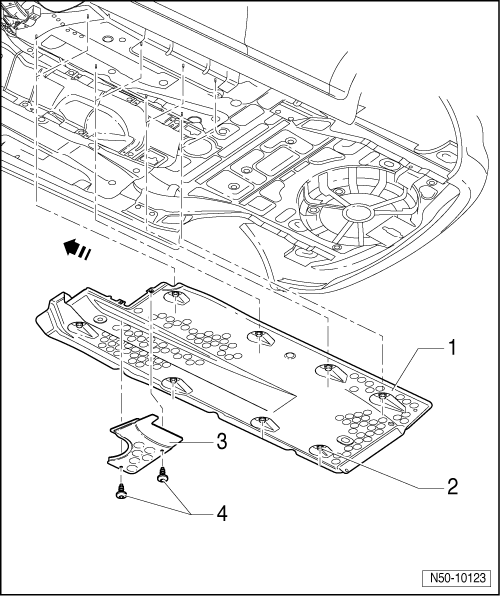

Unterbodenverkleidungen - Montageübersicht

1 -	Bodenverkleidung

Pfeil zeigt die Fahrtrichtung an

ausbauen:

-	Schrauben -2- herausdrehen.

2 -	Sechskantmutter

8 Stück

1,5 Nm

3 -

Abdeckung

ausbauen:

-	Schrauben -4- herausdrehen.

4 -

Schraube

2 Stück

2 Nm

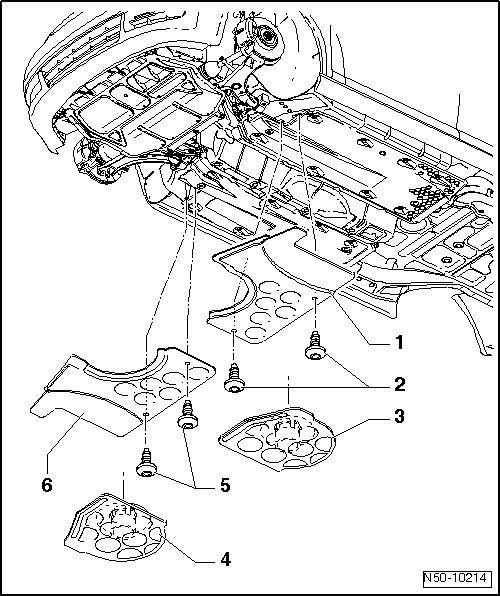

Unterbodenverkleidung vorn - Montageübersicht

Unterbodenverkleidung vorn - Montageübersicht

1 -	Abdeckung links

ausbauen:

-	Schrauben -4- herausdrehen.

2 -	Sechskantmutter

2 Stück

2 Nm

3 -	Stopfen links

ausbauen:

-	Stopfen aus der Aufnahme herausziehen.

4 -	Stopfen rechts

ausbauen:

-	Stopfen aus der Aufnahme herausziehen.

5 -

Schraube

2 Stück

2 Nm

6 -	Abdeckung rechts

ausbauen:

-	Schrauben -4- herausdrehen.
