Volkswagen Touran Reparaturanleitung / Gang Schaltgetriebe 02S / Getriebe mech. - Betät., Diffsperre / Schaltbetätigung in Stand setzen / Umlenkhebel aus Kunststoff

Ab 05.07 - Umlenkhebel aus Kunststoff

Zum Ausbau des Umlenkhebels müssen Sie die Seilzugarretierung vom Wählseilzug trennen.

Damit werden Beschädigungen des Wählseilzuges vermieden.

-	Sicherungsmechanismus bis Anschlag nach vorn in -Pfeilrichtung 1- ziehen und danach nach links in -Pfeilrichtung 2- verriegeln.

-	Drücken Sie dann den Umlenkhebel nach vorn (-Pfeilrichtung 3-).

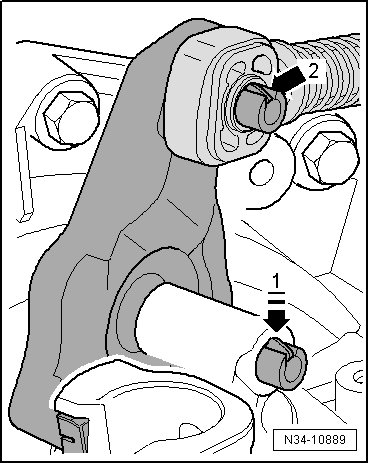

Umlenkhebel mit Raste -Pfeil 1- (⇒ vorherige Abb.)

-	Drücken Sie die Raste -Pfeil 1- (⇒ vorherige Abb.) bis Anschlag herunter und entnehmen Sie den Umlenkhebel gemeinsam mit der Seilzugarretierung. Bewegen Sie ihn dabei in Betätigungsrichtung.

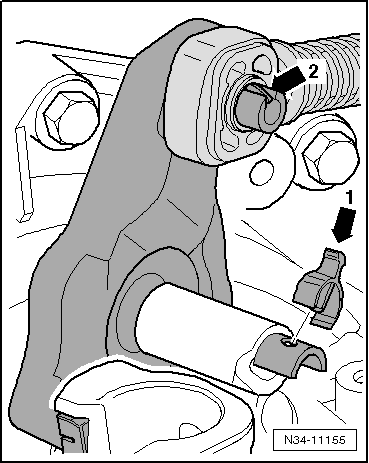

Umlenkhebel mit Clip -Pfeil 1-

-	Ziehen Sie den Clip -Pfeil 1- ab und entnehmen Sie den Umlenkhebel gemeinsam mit der Seilzugarretierung.

Die Seilzugarretierung muss sich hinter der Raste -Pfeil 2- befinden.

Fortsetzung für alle

Sie dürfen die Seilzugarretierung nur bei ausgebautem Umlenkhebel abbauen → Abb.

Zum Einbau folgende Bereiche besonders sorgfältig fetten.

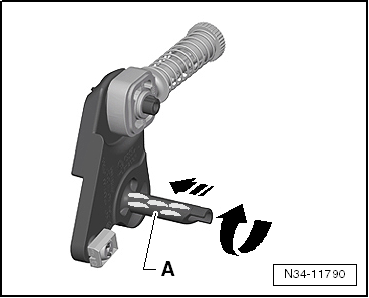

Welle -A- des Umlenkhebels -Pfeile-.

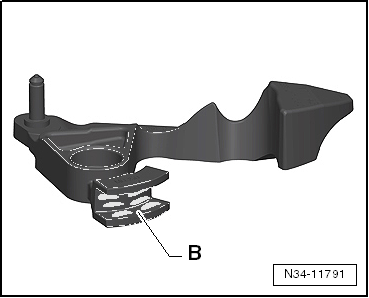

Gleitschiene -B- des Getriebeschalthebels, in die der Umlenkhebel eingreift.

Die Darstellung des Getriebeschalthebels kann vom Originalteil abweichen.

Fett über den → Elektronischen Teilekatalog (ETKA) zuordnen.

-	Seilzugarretierung auf den Umlenkhebel aufdrücken. → Abb.

-	Umlenkhebel gemeinsam mit Seilzugarretierung bis Anschlag einsetzen.

Umlenkhebel mit Raste -Pfeil 1- (⇒ vorherige Abb.)

Die Raste -Pfeil 1- sichert den Umlenkhebel (⇒ vorherige Abb.).

Auf sichere Verrastung achten.

Die Seilzugarretierung muss sich hinter der Raste -Pfeil 2- befinden (⇒ vorherige Abb.).

Umlenkhebel mit Clip -Pfeil 1- (⇒ vorherige Abb.)

Der Clip -Pfeil 1- sichert den Umlenkhebel (⇒ vorherige Abb.).

Auf sichere Verrastung des Clips achten.

Die Seilzugarretierung muss sich hinter der Raste -Pfeil 2- befinden (⇒ vorherige Abb.).

Seilzugarretierung für Wählseilzug vom Umlenkhebel aus Kunststoff abhebeln

Der Umlenkhebel ist ausgebaut

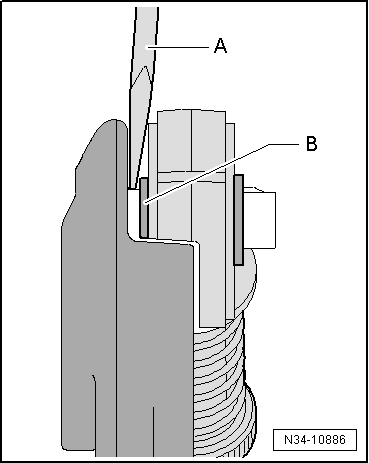

-	Setzen Sie einen Schlitzschraubendreher -A- zwischen der Buchse -B- und dem Umlenkhebel an.

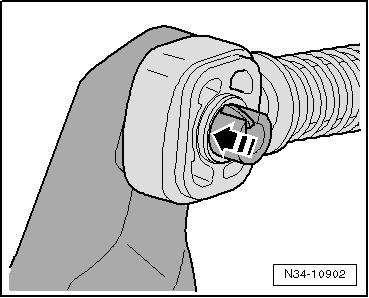

Seilzugarretierung aufdrücken

Der Umlenkhebel ist ausgebaut

Die Seilzugarretierung darf nur an der Buchse -Pfeil- aufgedrückt werden.

Die Seilzugarretierung muss auf dem Umlenkhebel leichtgängig sein

Sie muss sich hinter der Raste -Pfeil 2- befinden → Abb.
