Volkswagen Touran Reparaturanleitung :: Telefonhalterung aus-und einbauen 04.2003

Volkswagen Touran Reparaturanleitung / Kommunikation / Telefonanlage / Telefonhalterung aus-und einbauen 04.2003

Telefonhalterung aus-und einbauen 04.2003 ► bis 12/2006

Ausbauen:
Nehmen Sie das Mobilfunktelefon (Handy) aus der Halterung heraus.

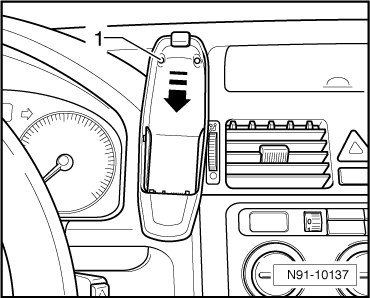

Betätigen Sie den Knopf -1-, halten ihn in gedrückter Stellung fest und schieben Sie die Handyaufnahme nach unten -Pfeil- heraus.
Bauen Sie das Radio/Radio-Navigationssystem aus.
Bauen Sie die Regulierung für die Heizung/Klimaanlage aus, → Heizung, Klimaanlage; Rep.-Gr.87
Bauen Sie die Mittenausströmer aus, → Heizung, Klimaanlage; Rep.-Gr.87
Bauen Sie den gemeinsamen Rahmen vom Radio/Radio-Navigationssystem und der Regulierung für die Heizung/Klimaanlage aus.
  Telefonhalterung aus-und einbauen 04.2003

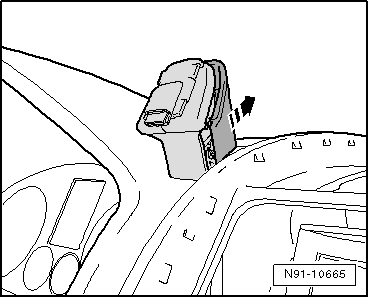

Clipsen Sie die Abdeckung an der Telefonhalterung ab -Pfeil-.
  Telefonhalterung aus-und einbauen 04.2003

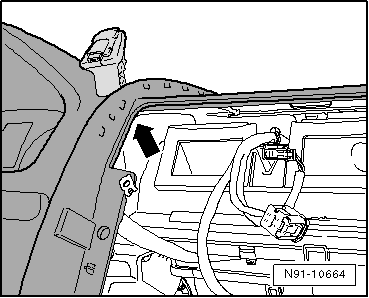

Nehmen Sie ein geeignetes Werkzeug, um an die Schrauben der Telefonhalterung im Innern der Schalttafel heranzukommen -Pfeil-.
  Telefonhalterung aus-und einbauen 04.2003

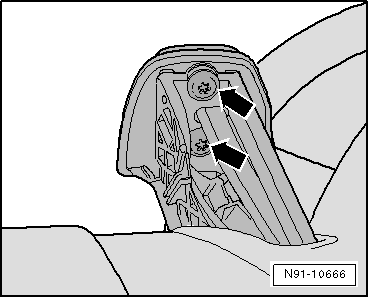

Drehen Sie die beiden Schrauben an der Telefonhalterung unten -Pfeile- heraus.
Nehmen Sie die Telefonhalterung ein Stück von der Schalttafel ab, soweit es die Leitungsverbindung zulässt.
  Telefonhalterung aus-und einbauen 04.2003

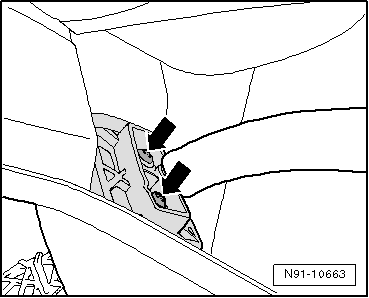

Drehen Sie die beiden Schrauben unter der Kontaktplatte ab-Pfeile-.
  Telefonhalterung aus-und einbauen 04.2003

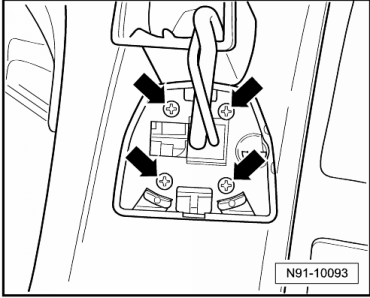

Schrauben Sie die vier Schrauben -Pfeile- aus der Kontaktplatte heraus.
  Telefonhalterung aus-und einbauen 04.2003

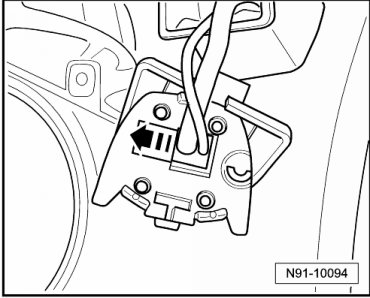

Verschieben Sie den Leitungssatz in der Kontaktplatte in Pfeilrichtung und nehmen Sie ihn heraus.
  Telefonhalterung aus-und einbauen 04.2003

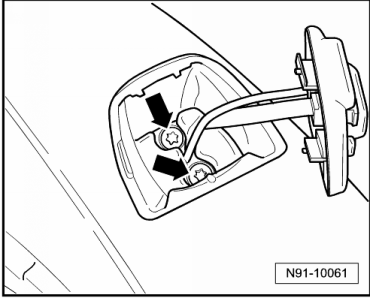

Drehen Sie die beiden Schrauben -Pfeile- heraus.
Nehmen Sie die Halterung ab.
  Telefonhalterung aus-und einbauen 04.2003

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge!
