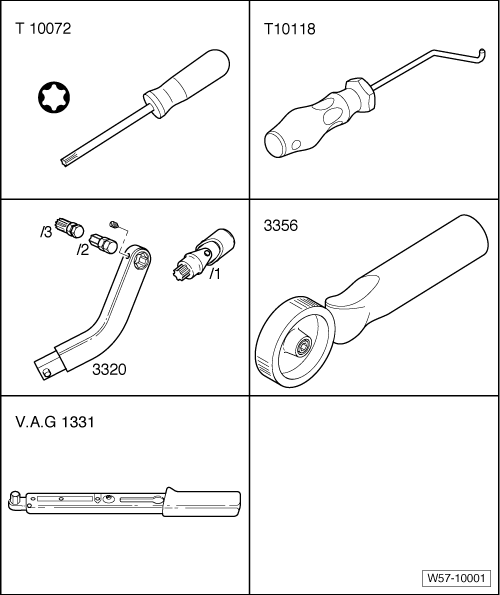

Werkzeuge
Türscharniere - Montageübersicht
Hinweis| Die Darstellung erfolgt für die rechte Seite. Für die linke Seite ist sinngemäß daraus abzuleiten. |
| Die Schrauben der Türscharniere sind nach dem Lösen immer zu ersetzen. |
| 1 - | Tür |
| aus- und einbauen → Kapitel |
| 2 - | Innenvielzahnschraube |
| M8×28 |
| 20 Nm + 1/4 Umdr. (90) weiterdrehen |
| Schrauben sind nach dem Lösen immer zu ersetzen |
| 3 - | Innenvielzahnschraube |
| M8×28 |
| Nur diese Schraube ist zum Ausbauen der Tür aus dem Scharnier herauszudrehen |
| 20 Nm + 1/4 Umdr. (90) weiterdrehen |
| Schrauben sind nach dem Lösen immer zu ersetzen |
| 4 - | Türscharnier mit Türfeststeller |
| Scharnier ist geteilt |
| 5 - | Innenvielzahnschraube |
| M8×28 |
| von der Fahrzeuginnenseite verbaut |
| untere B-Säulen-Verkleidung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70 |
| 20 Nm + 1/4 Umdr. (90) weiterdrehen |
| Schrauben sind nach dem Lösen immer zu ersetzen |
| 6 - | Innenvielzahnschraube |
| M8×28 |
| 20 Nm + 1/4 Umdr. (90) weiterdrehen |
| Schrauben sind nach dem Lösen immer zu ersetzen |
| 7 - | Türscharnier |
| Scharnier ist geteilt |
| 8 - | Innenvielzahnschraube |
| M8×22 |
| von der Fahrzeuginnenseite verbaut |
| zum Lösen oder Befestigen der Schraube B-Säulen-Verkleidung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70 |
| 20 Nm + 1/4 Umdr. (90) weiterdrehen |
| Schrauben sind nach dem Lösen immer zu ersetzen |
| 9 - | Türscharnier |
| Scharnier ist geteilt |
| 10 - | Gewindebolzen |
| Bestandteil des Scharniers → Pos. |
| für Befestigungsmutter → Pos. |
| 11 - | Mutter |
| 14 Nm |
| 12 - | Innenvielzahnschraube |
| M8×28 |
| 20 Nm + 1/4 Umdr. (90) weiterdrehen |
| Schrauben sind nach dem Lösen immer zu ersetzen |
| 13 - | Innenvielzahnschraube |
| M8×28 |
| 20 Nm + 1/4 Umdr. (90) weiterdrehen |
| Schrauben sind nach dem Lösen immer zu ersetzen |
| 14 - | Türscharnier |
| mit Gewindebolzen für Befestigungsmutter |
| Scharnier ist geteilt |
