Volkswagen Touran Reparaturanleitung :: Steuergerät Multimedia aus- und einbauen

Volkswagen Touran Reparaturanleitung / Kommunikation / Multimediasystem RSE (Rear Seat Entertainment) / Steuergerät Multimedia aus- und einbauen

Ausbauen:

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

-	Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.

-	Bauen Sie die Schublade bzw. bei entsprechender Ausstattung beide Schubladen unter dem rechten Vordersitz aus, → Karosserie Montagearbeiten Innen; Rep.-Gr.72

-	Bringen Sie den rechten Vordersitz in seine hinterste, oberste Position.

-	Schneiden Sie die Teppichbodeneinlage an der perforierten Linie -Pfeil- heraus.

-	Klappen Sie die Bügel der Halterung -Pfeile- auf und nehmen Sie das Steuergerät heraus.

-	Trennen Sie die Steckverbindungen, indem Sie die Verrastungsbügel in -Pfeilrichtung A- aufklappen und dann die Steckverbindungen herausziehen.

Einbauen:

-	Der Einbau geschieht sinngemäß in umgekehrter Reihenfolge.

-	Bauen Sie das herausgetrennte Teppichbodenstück -Pfeile- unterhalb der Befestigungsklammern wieder ein.

-	Bauen Sie die Schubladen wieder ein, → Karosserie Montagearbeiten Innen; Rep.-Gr.72

-	Überprüfen Sie abschließend die Funktionsfähigkeit des Multimediasystems.

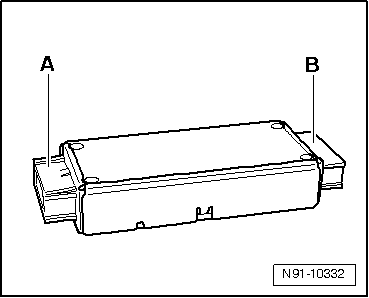

Belegung der Mehrfachsteckverbindungen am Steuergerät für Multimedia für Fahrzeuge

Mehrfachsteckverbindung -A-, grün

1 -	DVD-Spieler, Spannungsversorgung, Kl. 30

2 -	Einschaltspannung für DVD-Spieler vom Radio

3 -	Steuerschnittstelle für Infrarotsignal DVD-Spieler

4 -	DVD-Spieler, Bildsignal, minus

5 -	DVD-Spieler, Bildsignal, plus

6 -	Anzeige für Multimedia, Infrarotsignal

7 -	Anzeige für Multimedia, Bildsignal, minus

8 -	Anzeige für Multimedia, Bildsignal, plus

9 -	Anzeige für Multimedia, minus

10 -	nicht belegt

11 -	nicht belegt

12 -	nicht belegt

13 -	nicht belegt

14 -	DVD-Spieler, minus

15 -	Steuergerät Multimedia, Eingangssignal temperaturabhängiger Widerstand vom DVD-Spieler

16 -	DVD-Spieler, Audiosignal, minus

17 -	DVD-Spieler, Audiosignal, plus, rechts

18 -	DVD-Spieler, Audiosignal, plus, links

19 -	Anzeige für Multimedia, Einschaltspannung

20 -	Anzeige für Multimedia, Protokoll RXD

21 -	Anzeige für Multimedia, Protokoll TXD

22 -	Anzeige für Multimedia, Spannungsversorgung, Kl. 30

23 -	nicht belegt

24 -	nicht belegt

25 -	nicht belegt

26 -	nicht belegt

Mehrfachsteckverbindung -B-, schwarz

1 -	Spannungsversorgung, Kl. 30

2 -	Schaltspannung, plus

3 -	Radio Dateneingang

4 -	Audiosignalausgang, rechts, plus

5 -	Audiosignalausgang, links, plus

6 -	Audiosignalausgang, minus

7 -	Audiosignaleingang, minus

8 -	Bildsignaleingang, plus

9 -	Bildsignaleingang, minus

10 -	Bedienungseinheit einschalten, Eingang

11 -	Bedienungseinheit Regelung "UP", Eingang

12 -	Bedienungseinheit Regelung "Down", Eingang

13 -	Bedienungseinheit, minus

14 -	Minus, Klemme 31

15 -	Radiogerät, CLK Out (Datenprotokoll)

16 -	Radiogerät, Datenausgang

17 -	Radiogerät, Audiosignalmasse

18 -	Bedienungseinheit, Audiosignalausgang, rechts

19 -	Bedienungseinheit, Audiosignalausgang, links

20 -	Bedienungseinheit, Audiosignaleingang, rechts

21 -	Bedienungseinheit, Audiosignaleingang, links

22 -	Bedienungseinheit, Steuerausgang für EIN/AUS und Quellenanwahl

23 -	Bedienungseinheit, Steuerausgang für EIN/AUS und Quellenanwahl

24 -	Bedienungseinheit, Steuerausgang für EIN/AUS und Quellenanwahl

25 -	nicht belegt

26 -	Bedienungseinheit, Spannungsversorgung, plus

Belegung der Mehrfachsteckverbindungen am Steuergerät für Multimedia für Fahrzeuge 11.07

Mehrfachsteckverbindung -A-, grün

1 -	DVD-Spieler, Spannungsversorgung, Kl. 30

2 -	Einschaltspannung für DVD-Spieler vom Steuergerät für Multimediasystem

3 -	Steuerschnittstelle für Infrarotsignal DVD-Spieler

4 -	DVD-Spieler, Bildsignal, minus

5 -	DVD-Spieler, Bildsignal, plus

6 -	Anzeige für Multimedia, Infrarotsignal

7 -	Anzeige für Multimedia, Bildsignal, minus

8 -	Anzeige für Multimedia, Bildsignal, plus

9 -	Anzeige für Multimedia, minus

10 -	nicht belegt

11 -	nicht belegt

12 -	nicht belegt

13 -	nicht belegt

14 -	DVD-Spieler, minus

15 -	Steuergerät Multimedia, Eingangssignal temperaturabhängiger Widerstand vom DVD-Spieler

16 -	DVD-Spieler, Audiosignal, minus

17 -	DVD-Spieler, Audiosignal, plus, rechts

18 -	DVD-Spieler, Audiosignal, plus, links

19 -	Anzeige für Multimedia, Einschaltspannung

20 -	Anzeige für Multimedia, Protokoll RXD

21 -	Anzeige für Multimedia, Protokoll TXD

22 -	Anzeige für Multimedia, Spannungsversorgung, Kl. 30

23 -	nicht belegt

24 -	nicht belegt

25 -	nicht belegt

26 -	nicht belegt

Mehrfachsteckverbindung -B-, schwarz

1 -	Spannungsversorgung, Kl. 30

2 -	Schaltspannung, plus

3 -	nicht belegt

4 -	nicht belegt

5 -	nicht belegt

6 -	Audiosignalausgang, minus

7 -	Audiosignaleingang, minus

8 -	Bildsignaleingang, plus

9 -	Bildsignaleingang, minus

10 -	Bedienungseinheit einschalten, Eingang

11 -	Bedienungseinheit Regelung "UP", Eingang

12 -	Bedienungseinheit Regelung "Down", Eingang

13 -	Bedienungseinheit, minus

14 -	Minus, Klemme 31

15 -	nicht belegt

16 -	nicht belegt

17 -	nicht belegt

18 -	Bedienungseinheit, Audiosignalausgang, rechts

19 -	Bedienungseinheit, Audiosignalausgang, links

20 -	Bedienungseinheit, Audiosignaleingang, rechts

21 -	Bedienungseinheit, Audiosignaleingang, links

22 -	Bedienungseinheit, Steuerausgang für EIN/AUS und Quellenanwahl

23 -	Bedienungseinheit, Steuerausgang für EIN/AUS und Quellenanwahl

24 -	Bedienungseinheit, Steuerausgang für EIN/AUS und Quellenanwahl

25 -	nicht belegt

26 -	Bedienungseinheit, Spannungsversorgung, plus

Belegung der Mehrfachsteckverbindungen am Steuergerät für Multimedia für Fahrzeuge 11.07
