Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745- aus- und einbauen

Hinweis

Das Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745- arbeitet in der Funktion als Master-Steuergerät mit dem Leistungsmodul für Scheinwerfer links -J667- und dem Leistungsmodul für Scheinwerfer rechts -J668- zusammen. Die beiden Leistungsmodule sind hierbei in der Funktion die Slave-Steuergeräte.

Das Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745- befindet sich unterhalb der Schalttafel, Fahrerseite, an der Mittelkonsole.

Ausbauen

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

-	Ablagefach Fahrerseite ausbauen → Karrosserie-Montagearbeiten Innen; Rep.-Gr.68.

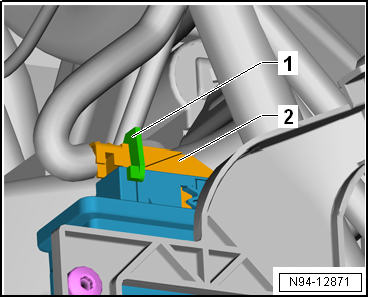

-	Arretierungsbügel -1- entriegeln und Steckverbindung -2- vom Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745- abziehen.

Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745

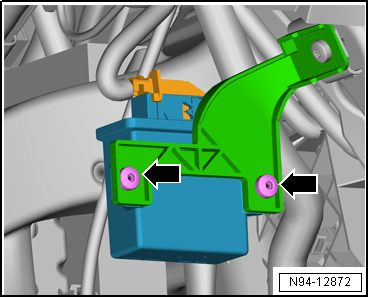

-	Befestigungsschrauben -Pfeile- herausdrehen und das Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745- vom Halter abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Nach dem Einbau eines neuen Steuergeräts für Kurvenlicht und Leuchtweitenregelung -J745- muss dieses codiert werden.

Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745- codieren

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Fahrzeugdiagnosetester

-	Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745- codieren → Fahrzeugdiagnosetester, Geführte Funktionen

Hinweis

Wird das Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745- codiert, muss nach der Codierung des Steuergeräts eine Grundeinstellung der Scheinwerfer durchgeführt werden → Heft18.1.

Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745- Stellglieddiagnose

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Fahrzeugdiagnosetester

Folgende Bauteile bzw. Funktionen können über die Stellglieddiagnose des Steuergeräts für Kurvenlicht und Leuchtweitenregelung -J745- geprüft werden:

Stellmotor des dynamischen Kurvenlichts links -V318- bzw. Stellmotor des dynamischen Kurvenlichts rechts -V319-

Stellmotor links für Leuchtweitenregelung -V48- bzw. Stellmotor rechts für Leuchtweitenregelung -V49-

statisches Kurvenlicht links -M51- bzw. statisches Kurvenlicht rechts -M52-

Kontrollleuchte für Kurvenlicht -K247-

Hinweis

Bei Fehlfunktionen der Leuchtweitenregelung und des AFS-Systems (Adaptive Frontlighting System) leuchtet die Kontrollleuchte "Lampenausfall" im Schalttafeleinsatz.

-	Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745- Stellglieddiagnose → Fahrzeugdiagnosetester.
