Volkswagen Touran Reparaturanleitung :: Steuergerät für Airbag (J 234) aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Insassenschutz / Airbag / Steuergerät für Airbag (J 234) aus- und einbauen

ACHTUNG!

Beachten Sie die Sicherheitsmaßnahmen bei Arbeiten am Airbag → Kapitel.

Ausbauen

-	Klemmen Sie die Fahrzeugbatterie ab → Elektrische Anlage; Rep.-Gr.27.

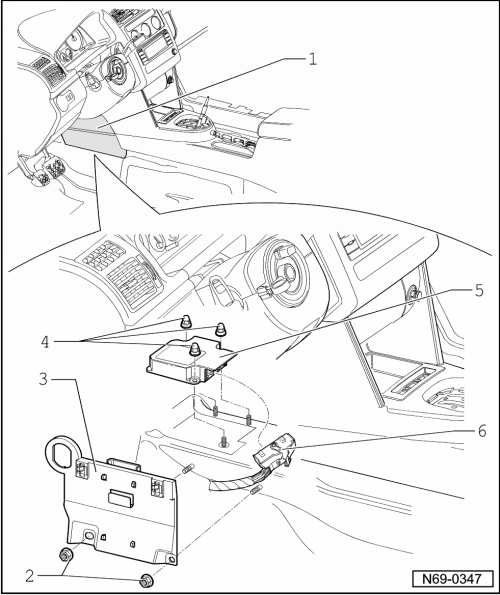

-	Bauen Sie die Verkleidung Fußraum, Fahrerseite, -1- aus → Kapitel.

-	Schrauben Sie die zwei Muttern -2- ab.

Hinweis

Es werden zwei Sorten von Muttern verbaut: Kunststoffmuttern (1,5 Nm) und Metallmuttern (3,5 Nm).

-	Ziehen Sie den Haltewinkel -3- von den Gewindebolzen herunter.

-	Entfernen Sie die drei Muttern -4- (9 Nm).

-	Betätigen Sie den Entriegelungshebel vom Stecker -6- und trennen Sie den Leitungsstrang vom Steuergerät -5-.

-	Nehmen Sie das Steuergerät aus dem Fahrzeug heraus.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-	Schalten Sie die Zündung ein.

ACHTUNG!

Es ist darauf zu achten, dass sich keine Personen im Fahrzeug aufhalten.

-	Klemmen Sie die Fahrzeugbatterie an → Elektrische Anlage; Rep.-Gr.27.

-	Wenn das Steuergerät ersetzt wurde, muss es codiert werden, Bauteile anpassen (codieren) → Kapitel.
