Volkswagen Touran Reparaturanleitung :: Stelleinheit für Luftverteilerklappen aus- und einbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Heizung / Stellmotoren / Stelleinheit für Luftverteilerklappen aus- und einbauen

Ausbauen

-	Fußraumausströmer links ausbauen → Kapitel.

-	Flexible Welle am Adapter für Regulierung ausclipsen → Kapitel.

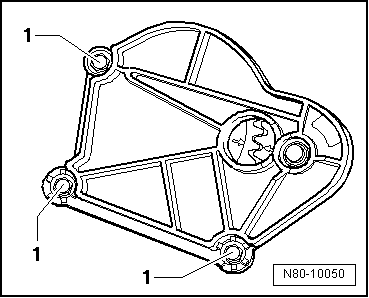

-	Schrauben -1- herausdrehen und Stelleinheit für Luftverteilerklappen abnehmen.

Einbauen

-	Die Pfeile auf den Zahnrädern müssen sich gegenüberstehen.

-	Stelleinheit für Luftverteilerklappen aufsetzen und Schrauben -1- festziehen.

Hinweis

Nach dem Einbau ist die Funktion der Luftverteilerklappe zu prüfen.
