Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

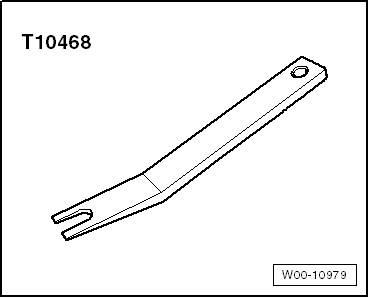

Hebel -T10468-

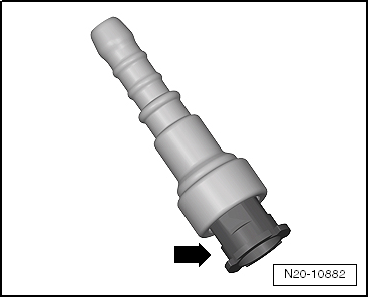

Zuordnung der Steckkupplungen

Hinweis

Die Steckkupplungen für Kraftstoff-, Unterdruck- und Entlüftungsleitungen sind farblich gekennzeichnet. Entweder ist ein Farbpunkt auf der Steckkupplung oder die Entriegelungstaste hat die entsprechende Farbe.

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.

Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!

Steckkupplung	Farbkennzeichnung an der Steckkupplung
Kraftstoffvorlauf	schwarz
Kraftstoffrücklaufleitung	blau
Entlüftung	weiß, beige
Unterdruck	grün

ACHTUNG!

Die Kraftstoffvorlaufleitung steht unter Druck! Schutzbrille und Schutzbekleidung tragen, um Verletzungen und Hautkontakt zu vermeiden. Vor dem Lösen von Schlauchverbindungen Putzlappen um die Verbindungsstelle legen. Dann durch vorsichtiges Abziehen des Schlauchs Druck abbauen.

Variante 1

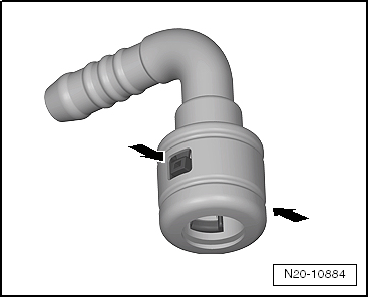

Steckkupplung mit Entriegelungstasten -Pfeile- rechts und links.

Öffnen

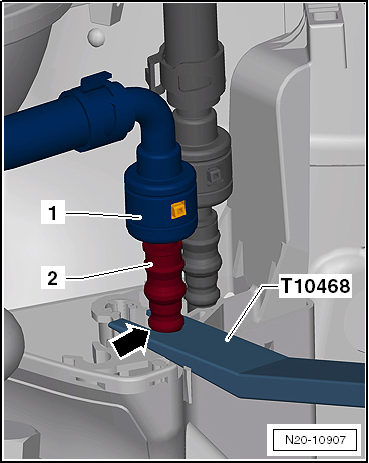

Die Trennstelle für Kraftstoff -1- im Motorraum muss gegengehalten werden.

-	Hebel -T10468- zwischen Hitzeschutz und dem Anschlag -Pfeil- der Kraftstoffleitung -2- einsetzen und gegenhalten.

Fortsetzung für alle Trennstellen der Kraftstoffanlage

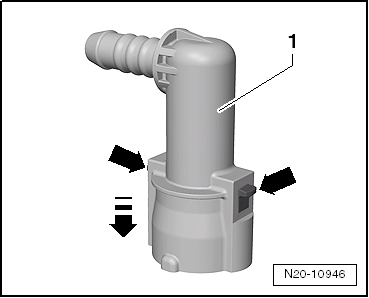

-	Steckkupplung -1- in -Pfeilrichtung A- drücken.

-	Entriegelungstasten drücken und Gedrückthalten.

-	Steckkupplung -1- in -Pfeilrichtung B- von der Kraftstoffleitung -2- abziehen.

Beim Einbau Farbzuordnung beachten → Anker

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.

-	Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!

Variante 2

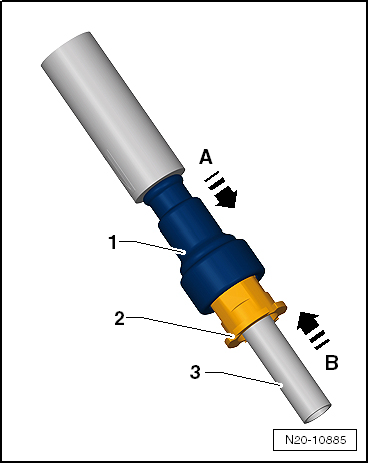

Steckkupplung mit Zugentriegelung -Pfeil-

Öffnen

-	Steckkupplung -1- in -Pfeilrichtung A- drücken.

-	Zugentriegelung -2- in -Pfeilrichtung B- ziehen.

-	Steckkupplung -1- in -Pfeilrichtung B- von der Kraftstoffleitung -3- abziehen.

Beim Einbau Farbzuordnung beachten → Anker

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.

-	Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!

Variante 3

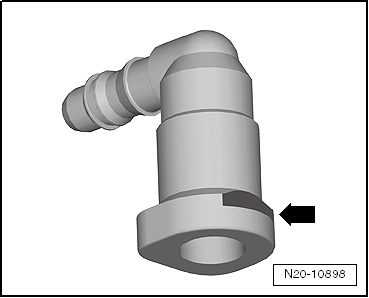

Steckkupplung mit Taster vorn -Pfeil-

Öffnen

-	Entriegelungstaste -Pfeil- drücken und Steckkupplungen abziehen.

Beim Einbau Farbzuordnung beachten → Anker

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.

-	Den festen Sitz der Steckkupplungen durch Gegenziehen prüfen!

Variante 4

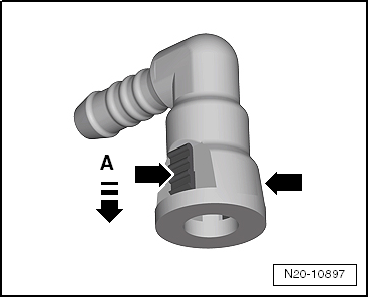

Steckkupplung mit Entriegelungstasten -Pfeile- rechts und links

Öffnen

-	Steckkupplung in -Pfeilrichtung A- drücken.

-	Entriegelungstasten -Pfeile- drücken und Steckkupplung abziehen.

Beim Einbau Farbzuordnung beachten → Anker

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.

-	Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!

Variante 5

Steckkupplung mit Entriegelungstasten -Pfeile- rechts und links

Öffnen

-	Entriegelungstasten -Pfeile- drücken und Steckkupplung abziehen.

Beim Einbau Farbzuordnung beachten → Anker

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.

-	Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!

Variante 6

Steckkupplung mit Entriegelungstasten -Pfeile- rechts und links

Öffnen

-	Steckkupplung in -Pfeilrichtung- drücken.

-	Entriegelungstasten -Pfeile- drücken und Gedrückthalten.

-	Steckkupplung abziehen.

Beim Einbau Farbzuordnung beachten → Anker

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.

-	Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!
