Volkswagen Touran Reparaturanleitung :: Steckdose für Anhängerbetrieb
| Die Steckdose für Anhängerbetrieb nach Herstellerangaben mit
dem Bordnetz des Zugwagens verbinden. |
| Beim Einbau die entsprechenden Stromlaufpläne bzw. die
Einbauanleitung des Herstellers der Anhängevorrichtung beachten. |
|
|
|
"7-polige" Steckdose für Anhängerbetrieb
| Wenn bei einer "7-poligen"
Steckdose für Anhängerbetrieb mehr als die dafür vorgesehenen
elektrischen Verbraucher angeschlossen werden sollen, muss eine
zweite "7-polige" Steckdose montiert
werden. Die Belegung ist dann nach DIN ISO 1724 wie folgt
auszuführen: |
| 5 - Fahrleuchte, Umrissleuchte, Kennzeichenleuchte rechts |
| 7 - Fahrleuchte, Umrissleuchte, Kennzeichenleuchte links |
|
"13-polige" Steckdose für Anhängerbetrieb

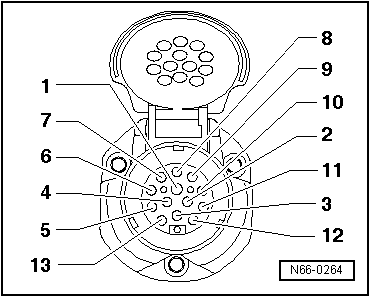

| Über die "13-polige" Steckdose
für Anhängerbetrieb können Rückfahrleuchte,
"Dauerstrom" und Ladeleitung am Anhänger genutzt werden.
Wenn z. B. Fahrradträger montiert oder Wohnwagen gezogen werden
sollen, wird empfohlen, immer eine
"13-polige" Steckdose für Anhängerbetrieb zu verwenden. |
|
|
|
| Die Belegung ist nach DIN ISO 11446 wie folgt auszuführen: |
| 3 - Masse für Stromkreis 1 bis 8 |
| 9 - Klemme 30 (Dauerplus) |
| 10 - Klemme 15 (Batterieladen im Anhänger) |
| 13 - Masse für Klemme 15/30 |
|
|
|
