Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

ACHTUNG!

Beachten Sie die Sicherheitsvorschriften für Gurtstraffer → Kapitel.

-	Klemmen Sie die Fahrzeugbatterie ab → Elektrische Anlage; Rep.-Gr.27

-	Bauen Sie die Verkleidung Säule B, oben, aus → Kapitel.

-	Bauen Sie die Verkleidung Säule B, unten, aus → Kapitel.

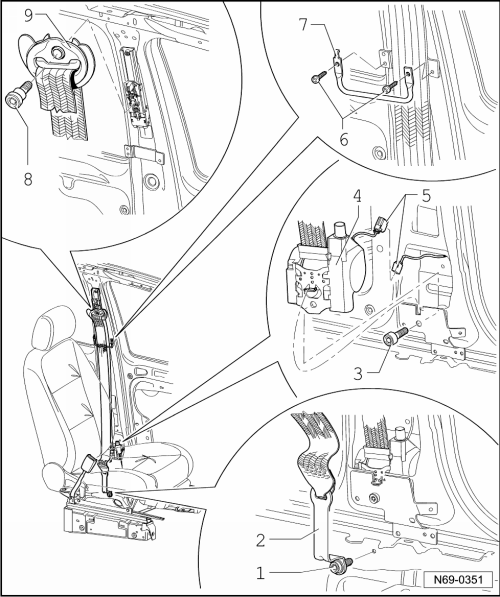

-	Drehen Sie die Schraube -1- heraus (40 Nm) und lösen Sie den Gurtendbeschlag -2-von der Karosserie.

-	Drehen Sie die Schraube -3-heraus (40 Nm) und entnehmen Sie den Gurtaufrollautomaten -4- der Säule B.

ACHTUNG!

Elektrostatische Entladungen können eine ungewollte Auslösung vom Airbag zur Folge haben. Deshalb muss sich der Monteur, vor dem Trennen der Zünd- und Masseleitung, elektrostatisch Entladen. Dies geschieht z.B. durch kurzes Anfassen der Karosserie oder dem Schließkeil der Tür.

-	Trennen Sie den Leitungsstrang -5-.

-	Drehen Sie die Schrauben -6- heraus (2 Nm) und entfernen Sie die Gurtumlenkung-7-.

-	Drehen Sie die Schraube -8- heraus (40 Nm) und lösen Sie den Gurtumlenkbeschlag -9- von der Gurthöhenverstellung.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-	Klemmen Sie die Fahrzeugbatterie an → Elektrische Anlage; Rep.-Gr.27.
