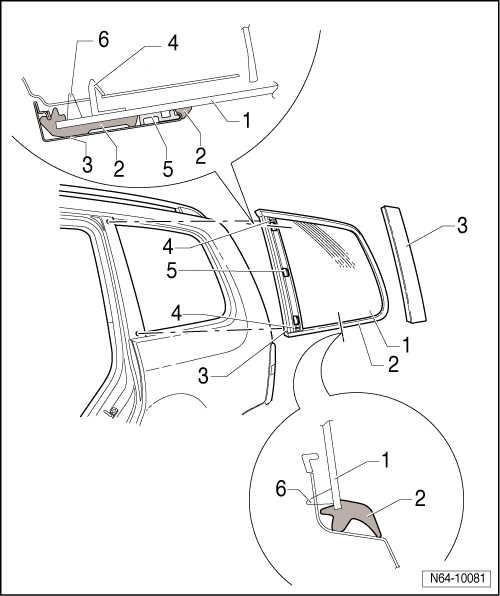

Seitenscheibe hinten- Montageübersicht

1 -	Seitenscheibe

Seitenscheibe ausbauen → Kapitel

Seitenscheibe einbauen → Kapitel

2 -	Dichtung mit Abstandssteg

Bestandteil der Seitenscheibe

3 -	Blende C-Säule

Blende C-Säule ausbauen

4 -

Halteclip

3 Stück

Bestandteil der Seitenscheibe

5 -	Fixierstift

2 Stück

fixiert die Seitenscheibe in ihrer Einbaulage

6 -	PUR-Klebedichtungsmaterial

Raupenquerschnitt : Breite = 7 mm Höhe = 12 mm (einschließlich Restmaterial auf Scheibe und Scheibenflansch)

Mindestaushärtezeit → Kapitel
