Volkswagen Touran Reparaturanleitung :: Scheinwerfer mit Gasentladungslampe, Kurvenlicht und dynamischer Fernlichtregulierung aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Scheinwerfer mit Gasentladungslampen, Kurvenlicht und dynamischer Fernlichtregulierung / Scheinwerfer mit Gasentladungslampe, Kurvenlicht und dynamischer Fernlichtregulierung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

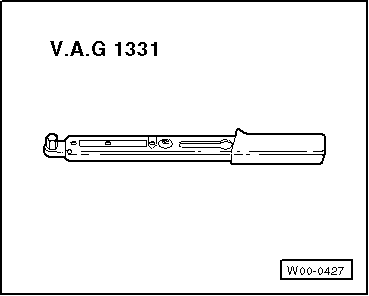

Drehmomentschlüssel -V.A.G 1331-

Ausbauen

Hinweis

Es ist nicht notwendig, das Batterie-Masseband abzuklemmen.

Die Abbildungen zeigen den Aus- und Einbau des linken Scheinwerfers, der Aus- und Einbau des rechten Scheinwerfers erfolgt sinngemäß.

Wird ein Scheinwerfer ausgebaut, ist er nach dem Einbau immer einzustellen → Heft18.1.

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

-	Stoßfängerabdeckung vorn ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.63.

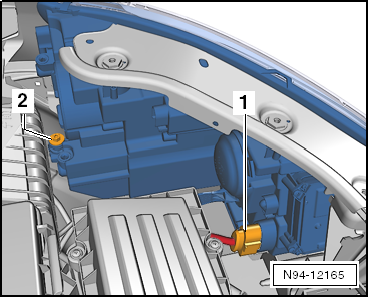

-	Steckverbindung -1- entriegeln und trennen.

Scheinwerfer mit Gasentladungslampe, Kurvenlicht und dynamischer Fernlichtregulierung aus- und einbauen

-	Befestigungsschraube -2- am Scheinwerfer hinten lösen.

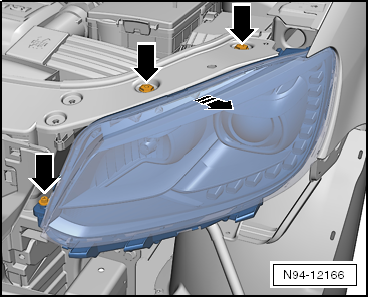

-	Die drei Befestigungsschrauben -Pfeile- herausdrehen.

-	Scheinwerfer nach vorn aus dem Karosserieausschnitt herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

-	Zuerst die Befestigungsschrauben -Pfeile- mit dem vorgeschriebenen Anzugsdrehmoment anziehen.

-	Befestigungsschraube -2- am Scheinwerfer hinten mit dem vorgeschriebenen Anzugsdrehmoment anziehen.

-	Einbaulage des Scheinwerfers auf gleichmäßige Spaltmaße kontrollieren.

Weist der Scheinwerfer ungleichmäßige Spaltmaße zur Karosserie auf, muss die Einbaulage korrigiert werden → Kapitel.

-	Funktionen des Scheinwerfers prüfen.

Hinweis

Wird ein Scheinwerfer ausgebaut, ist er nach dem Einbau immer einzustellen.

-	Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen → Heft18.1.

Anzugsdrehmomente

→ Kapitel "Montageübersicht Scheinwerfer mit Gasentladungslampen, Kurvenlicht und dynamischer Fernlichtregulierung"
