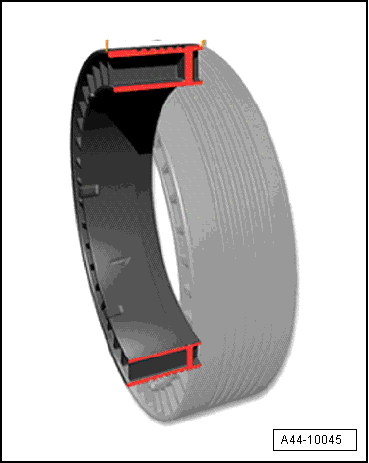

Abmessungen

Die wichtigsten Abmessungen im Überblick:

Bezeichnungen

Beispiel: 90-500(35) CLI A 1 876107

90 -	Nennbreite in Millimeter

500 -

Nenndurchmesser in Millimeter

35 -	Höhe in Millimeter

CLI -

Stützringvariante: CLI - Klipp-Stützring/ FL - Standard-Stützring

A -	Bautypenindex, asymmetrisch. Hinweis auf Räder mit Notlaufeigenschaft (PAX)

1 -	Stützringvariante

876107 -

CAI, internationaler Artikelcode
