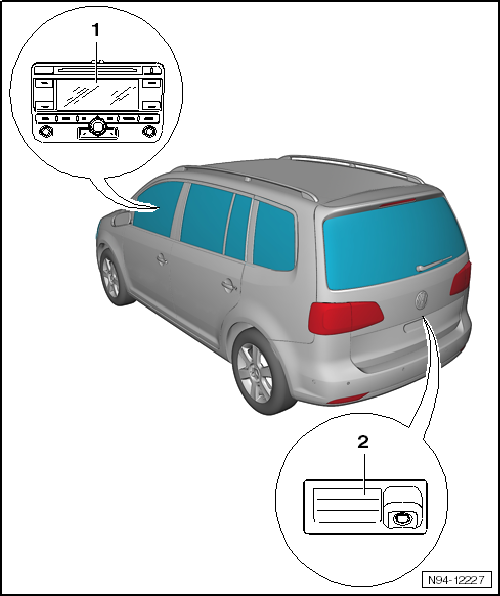

Montageübersicht Rückfahrkamerasystem

1 -	Steuergerät mit Anzeigeeinheit für Radio und Navigation -J503-

Einbauort: in der Mittelkonsole vorn

aus- und einbauen → Kommunikation; Rep.-Gr.91

2 -	Rückfahrkamera -R189-

Einbauort: im Grifftaster der Heckklappe

aus- und einbauen → Kapitel

Anzugsdrehmoment Befestigungsmuttern: 6 Nm

Rückfahrkamera aus- und einbauen

Die Rückfahrkamera ist in den Grifftaster der Heckklappe eingebaut. Um die Rückfahrkamera ausbauen zu können, muss zunächst der Grifftaster aus der Heckklappe ausgebaut werden. Anschließend kann die Rückfahrkamera aus dem Grifftaster ausgebaut werden.

Grifftaster mit Rückfahrkamera aus der Heckklappe ausbauen

Grifftaster ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.55.
