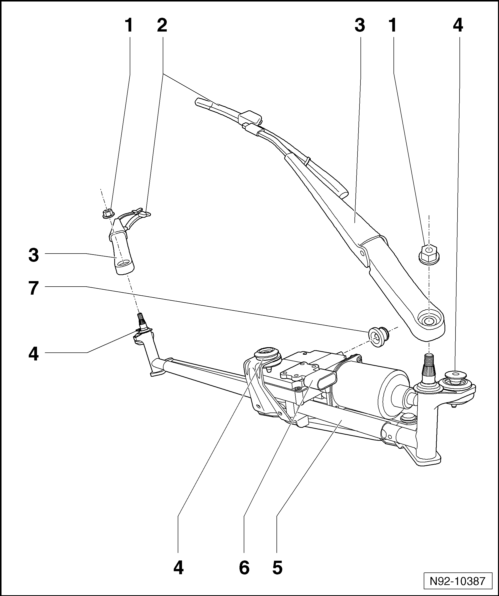

| 1 - | Befestigungsmuttern Wischerarm an Gestänge |
| 20 Nm |
| 2 - | Gelenkfreie Scheibenwischer |
| aus- und einbauen → Kapitel |
| Endablage einstellen → Kapitel |
| 3 - | Wischerarme |
| aus- und einbauen → Kapitel |
| 4 - | Befestigungsschrauben Wischerrahmen mit Gestänge an Karosserie |
| 8 Nm |
| 5 - | Wischerrahmen mit Gestänge |
| aus- und einbauen → Kapitel |
| 6 - | Scheibenwischermotor -V- mit Steuergerät für Wischermotor -J400- |
| aus dem Wischerrahmen aus- und einbauen → Kapitel |
| Steuergerät für Wischermotor codieren/APS-Funktion deaktivieren → Kapitel |
| 7 - | Gummitülle in Stirnwand |
| Einbauhinweis beachten → Kapitel |
Wischerarm aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und
Messgeräte sowie Hilfsmittel
Drehmomentschlüssel -V.A.G 1331/-
Ausbauen:
-
Wischer in die Endabla ...
Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung (Standheizung),
Motorkennbuchstabe: AXW, BLX, BLY, BLR
1 -
Ausgleichsbehälter
2 -
Wärmetauscher für Heizung
3 -
Rückschlagventil
4 -
Absperrventil für Kühlmittel der Heizung -N279-
...
