Volkswagen Touran Reparaturanleitung :: Mittelarmlehne, Unterteil, Ausstattungsversionen "Trendline" und " Highline" aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Innenausstattung / Ablagen, Abdeckungen und Blenden / Mittelarmlehne, Unterteil, Ausstattungsversionen "Trendline" und " Highline" aus- und einbauen

Ausbauen
Schalten Sie die Zündung aus.
Bauen Sie die Mittelarmlehne aus → Kapitel.

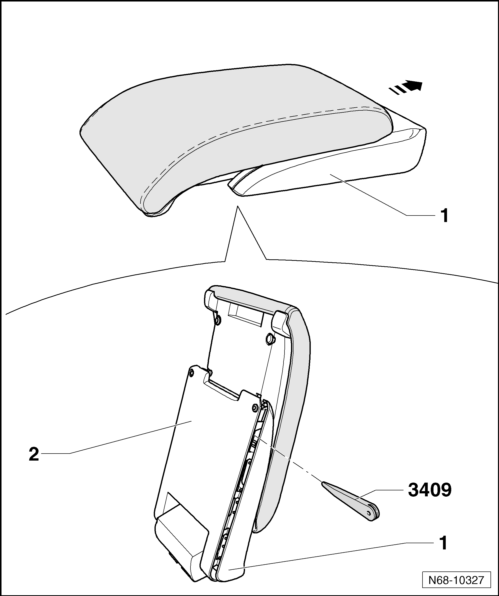

Hebeln Sie mit dem Demontagekeil -3409- das Unterteil -2-, vorn beginnend, von der Abdeckung -1- ab.
  Hinweis

Überprüfen Sie die Abdeckung -1- und das Unterteil -2-, bei Beschädigungen sind diese zu ersetzen.
Ziehen Sie die Abdeckung -1- in -Pfeilrichtung- aus der Armlehne heraus.

Mittelarmlehne, Unterteil, Ausstattungsversionen

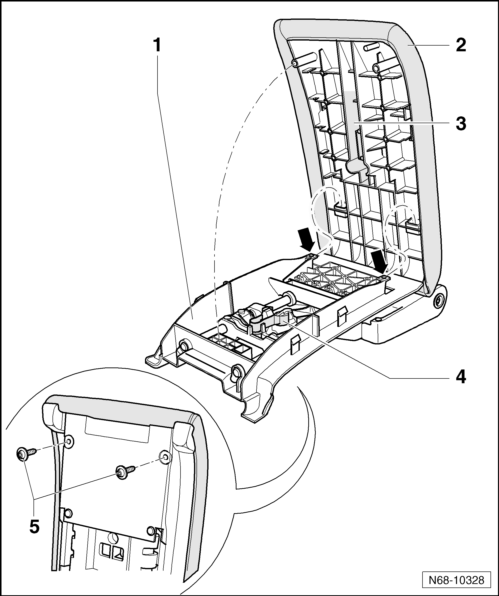

Drehen Sie die zwei Schrauben -5- heraus (1,5 Nm).
Klappen Sie das Oberteil -2- im vorderen Bereich nach oben und hängen Sie es im hinteren Bereich aus der Armlehnenaufnahme -1- aus -Pfeile-.
  Hinweis

Streichen Sie, vor der Montage, die Feder -4- und die Gleitschiene -3- mit Festschmierstoffpaste -G 000 150- ein.
Drücken Sie, bei der Montage, die Feder -4-, von unten, etwas zusammen (z.B. mit einer Spitzzange).

Mittelarmlehne, Unterteil, Ausstattungsversionen



Ziehen Sie die zwei Führungsstangen -3- aus dem Armlehnenunterteil -2- heraus und nehmen Sie die Armlehnenaufnahme -1- ab.
  Hinweis

Streichen Sie, vor der Montage, die Führungsstangen -3- mit Festschmierstoffpaste -G 000 150- ein.
  Mittelarmlehne, Unterteil, Ausstattungsversionen
Trennen Sie die Abdeckungen -2- und -3- im Bereich der Verrastungen -Pfeile- und ziehen Sie die Abdeckungen vom Armlehnenunterteil -1- ab.
  Hinweis

Die Abdeckungen -2- und -3- werden beim Ausbau zerstört und müssen ersetzt werden.
  Mittelarmlehne, Unterteil, Ausstattungsversionen

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
