Ausbauen
|
|
![]() |

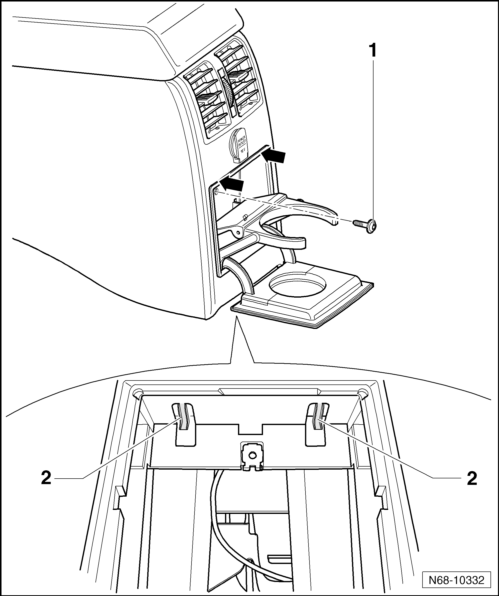

- | Öffnen Sie den Becherhalter und drehen Sie die Schraube -1- heraus (1,5 Nm). |
- | Drücken Sie (z.B. mit einem Stahllineal) an der Oberseite vom Becherhalter -Pfeile-, die zwei Rastnasen -2- nach oben. |
- | Ziehen Sie den Becherhalter aus der Mittelkonsole heraus. |

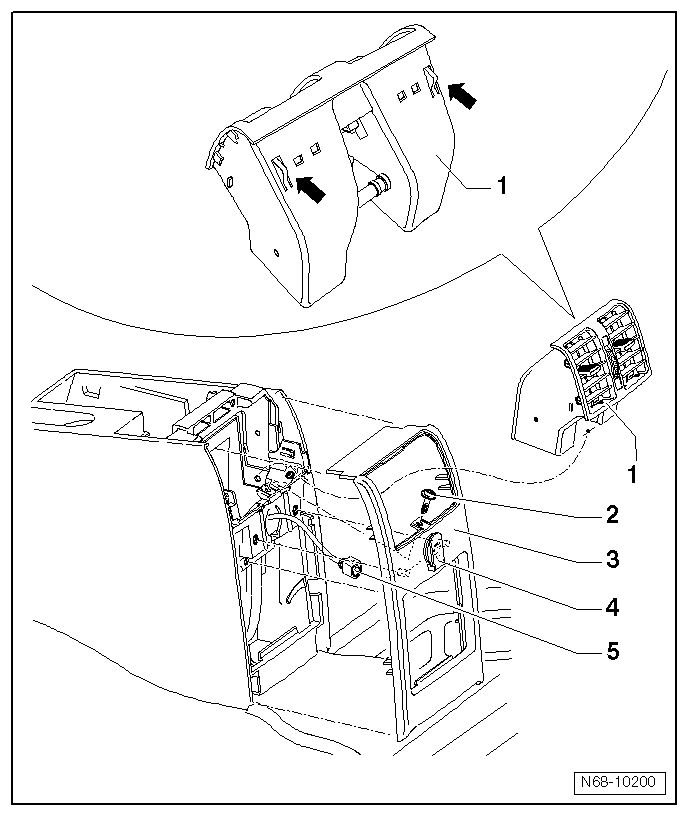

- | Betätigen Sie, durch die geöffnete Armlehne, die zwei Verrastungen -Pfeile- und ziehen Sie den Ausströmer -1- aus der Mittelkonsole heraus. |
- | Drehen Sie die Schraube -2- heraus (1,5 Nm) und lösen Sie die Blende -3- aus der Mittelkonsole. |
- | Trennen Sie den Leitungsstrang -5- von der Steckdose -4-. |

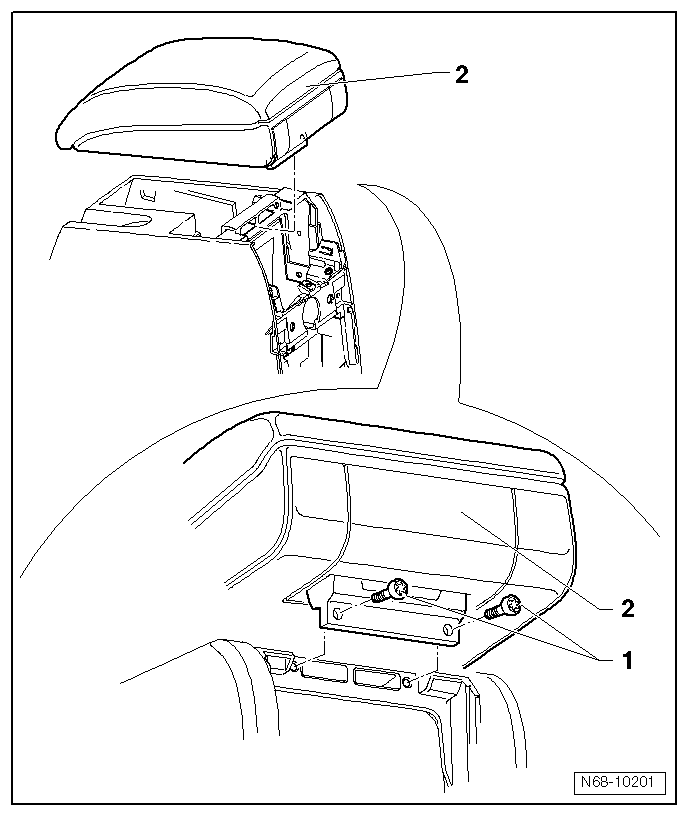

- | Drehen Sie die zwei Schrauben -1- heraus (6 Nm) und lösen Sie die Mittelarmlehne -2- von der Mittelkonsole. |
Einbauen
- | Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. |
Sicherungshalter aus- und einbauen
Sicherungshalter unter der Schalttafel links aus- und einbauen
Vorsicht!
Zum Ab- und Anklemmen der Batterie müssen Sie die
Vorgehensweise, wie im Reparaturleitfaden beschrieben,
...
Abdeckung aus- und einbauen
-
Markieren Sie die Einbaulage der Wasserstutzen und bauen Sie
diese aus (Schraube 4 Nm).
-
Clipsen Sie die Abdeckung an den -Pfeilen-
aus und ziehen die Abdeckung über die Rastnase
...
