Volkswagen Touran Reparaturanleitung :: Lordosenverstellrad aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Sitz- Gestell / Sitze vorn / Lordosenverstellrad aus- und einbauen

Ausbauen

-	Drehen Sie das Lordosenverstellrad, in entgegengesetzter Uhrzeigerrichtung, bis zum Anschlag.

-	Drehen Sie das Lordosenverstellrad um 360 in Uhrzeigerrichtung.

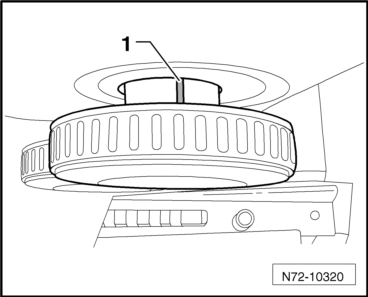

-	Drücken Sie das Polster und den Bezug oberhalb vom Verstellrad nach innen, bis der Steg -1- sichtbar wird.

Hinweis

Zur besseren Übersicht ist das Verstellrad in der Abbildung bereits etwas vom Unterteil gelöst.

-	Drehen Sie das Verstellrad bis sich der Steg in der Position "12 Uhr" befindet.

-	Greifen Sie, rechts und links, mit den Fingerspitzen hinter das Verstellrad

-	Ziehen Sie nun abwechselnd, rechts und links, am Verstellrad bis es sich vom Unterteil löst.

Einbauen

-	Drücken Sie das Verstellrad, entsprechend der Verzahnung, auf das Unterteil.
