Volkswagen Touran Reparaturanleitung :: Lehne, Beifahrersitz mit Durchladefunktion, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Sitz- Gestell / Sitze vorn / Lehne, Beifahrersitz mit Durchladefunktion, aus- und einbauen

Ausbauen

-	Montieren Sie den Halter für Sitzreparatur -VAS 6136- am Motor- und Getriebehalter -VAS 6095-.

-	Bauen Sie den Sitz, vorn, aus → Kapitel.

-	Befestigen Sie den Sitz auf dem Halter für Sitzreparatur -VAS 6136-.

-	Bauen Sie das Gurtschloss, vorn, aus → Kapitel.

-	Bauen Sie die Verkleidung, Schwellerseite, Beifahrersitz mit Durchladevorrichtung, aus → Kapitel.

-	Bauen Sie die Verkleidung, Tunnelseite, Beifahrersitz mit Durchladevorrichtung, aus → Kapitel.

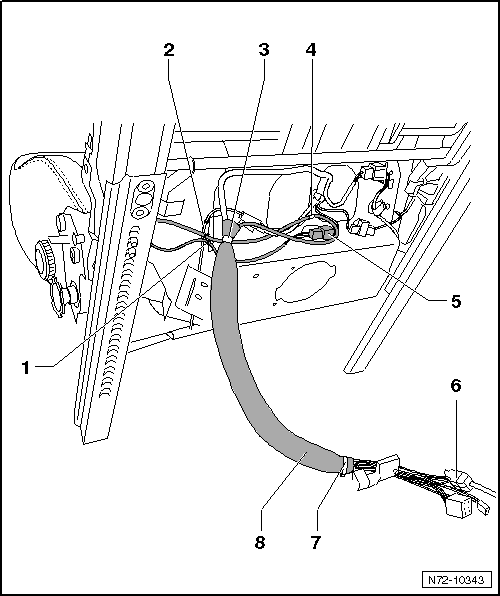

-	Entfernen Sie die Kabelbinder -3- und -7-.

-	Ziehen Sie den Leitungsstrang für den Seitenairbag -6- durch den Geflechtschlauch -8-.

-	Clipsen Sie den Kabelhalter -4- aus der Sitzwanne heraus.

-	Trennen Sie die Steckverbindung -5- für die Lehnenheizung.

-	Lösen Sie die Befestigungsklammern -1- und -2- von der Sitzwanne.

Lehne, Beifahrersitz mit Durchladefunktion, aus- und einbauen

Vorsicht!

Achten Sie bei der Montage auf eine korrekte Leitungsverlegung. Eine unsachgemäße Leitungsverlegung kann zu Beschädigungen am Leitungsstrang führen!

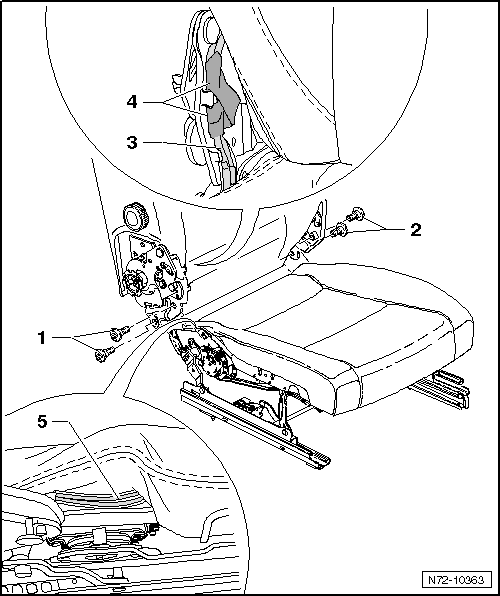

-	Drücken Sie den Kabelkanal -5- im vorderen Bereich etwas nach oben und ziehen sie ihn nach hinten.

-	Fädeln Sie den Leitungsstrang, nach oben, heraus.

-	Drehen Sie jeweils rechts und links die zwei Schrauben -1- und -2- heraus (34,5 Nm).

Hinweis

Die Schrauben sind microverkapselt, sie müssen nach jedem Lösen ersetzt werden.

Vor dem Verbau der neuen Schrauben müssen die Gewinde der entsprechenden Muttern gereinigt werden.

-	Nehmen Sie die Lehne vom Sitzgestell ab.

Lehne, Beifahrersitz mit Durchladefunktion, aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
