Volkswagen Touran Reparaturanleitung :: Lampe für Kurvenlicht ersetzen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Scheinwerfer mit Gasentladungslampen und Kurvenlicht / Lampe für Kurvenlicht ersetzen

Hinweis

Die Abbildungen zeigen der Lampenwechsel der Lampe für Kurvenlicht links -L148- am linken Scheinwerfer. Für den rechten Scheinwerfer erfolgt der Lampenwechsel der Lampe für Kurvenlicht rechts -L149- sinngemäß.

Aus Gründen der Übersichtlichkeit ist der Scheinwerfer auf den folgenden Bildern ausgebaut dargestellt. Für den Lampenwechsel der Lampe für Kurvenlicht muss der Scheinwerfer nicht ausgebaut werden.

Lampe für Kurvenlicht prüfen → Kapitel.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

-	Abdeckkappe -2- abziehen.

Hinweis

Die Lampe für Kurvenlicht-1- ist in den Reflektor eingeclipst.

Beim Ausbau der Lampe für Kurvenlicht wird der Stecker zunächst nicht abgezogen.

-	Stecker -1- mit der Lampenfassung in -Pfeilrichtung- drücken, bis die Lampe fühlbar locker ist.

-	Am Stecker anfassen und die Lampe für Kurvenlicht, unter Berücksichtigung der angeschlossenen Leitungslängen, aus dem Reflektor herausziehen.

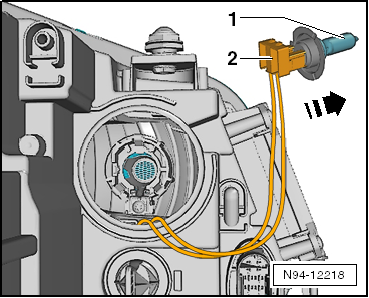

-	Lampe für Kurvenlicht-1- in -Pfeilrichtung- gerade vom Stecker -2- abziehen.

Einbauen:

Vorsicht!

Achten Sie beim Einbau der Abdeckkappe auf den richtigen Sitz. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.

Hinweis

Beim Einbau einer Lampe für Kurvenlicht nicht den Glaskolben berühren. Finger hinterlassen Fettspuren auf dem Glaskolben, die beim Einschalten der Lampe verdampfen und den Glaskolben trüben.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

-	Lampe für Kurvenlicht in das Scheinwerfergehäuse führen.

-	Lampe für Kurvenlicht in den Reflektor drücken.

-	Die Lampe für Kurvenlicht muss hörbar einrasten.

-	Funktionen des Scheinwerfers prüfen.

-	Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen → Heft.

LED-Modul für Tagesfahrlicht und Standlicht ersetzen

Das LED-Modul links für Tagesfahrlicht und Standlicht -L176- und das LED-Modul rechts für Tagesfahrlicht und Standlicht -L177- befindet sich innerhalb des Scheinwerfers. Das LED-Modul kann nicht einzeln ersetzt werden.

Im Schadensfall muss der Scheinwerfer ersetzt werden → Kapitel.
