Volkswagen Touran Reparaturanleitung :: Ladeluftrohr "heiße" Seite aus- und einbauen

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Abgas - Turboaufladung, G- Lader / Ladeluftsystem / Ladeluftrohr "heiße" Seite aus- und einbauen

Arbeitsablauf

-	Motorabdeckung ausbauen → Kapitel .

-	Masseband an der Batterie bei ausgeschalteter Zündung abklemmen. → Elektrische Anlage; Rep.-Gr.27

-	Batterie und den Batterieträger ausbauen → Elektrische Anlage; Rep.-Gr.27.

-	Luftfiltergehäuse mit Luftmassenmesser und dem Verbindungsrohr ausbauen → Kapitel.

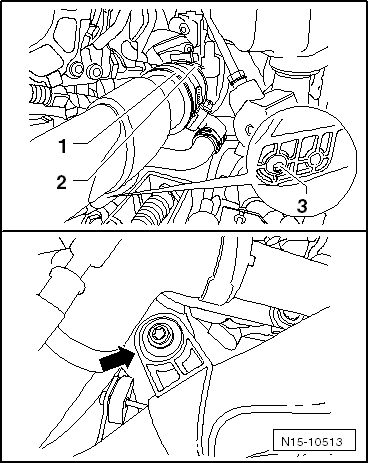

-	Die Schelle -2- vom Verbindungsschlauch zum Pulsationsdämpfer lösen. Die Befestigungsschraube -3- vom Ladeluftrohr herausdrehen.

-	Die Befestigungsschraube -Pfeil- vom Ladeluftrohr herausdrehen. Den Verbindungsschlauch vom Pulsationsdämpfer so weit wie möglich abziehen.

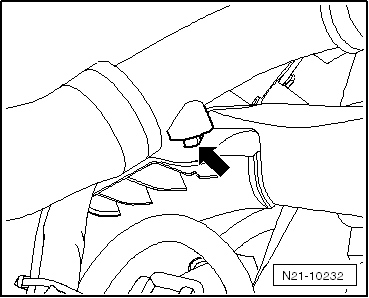

-	Oberen Kühlmittelschlauch am Ladeluftrohr -Pfeil- ausclipsen.

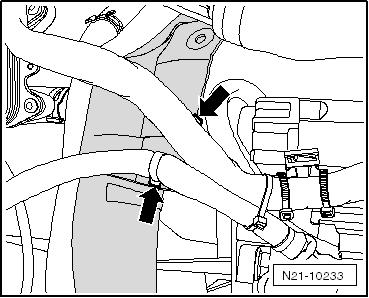

-	Leitungsstränge auf dem Ladeluftrohr -Pfeile- ausclipsen.

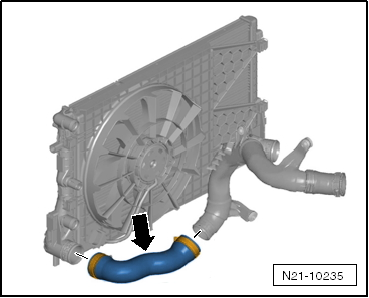

-	Verbindungsschlauch -Pfeil-"heiße Seite" ausbauen.

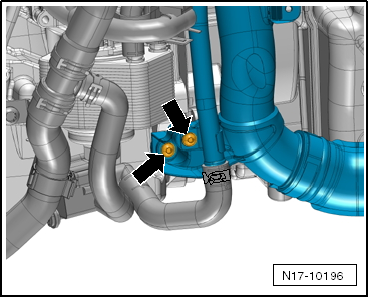

-	Drehen Sie die Befestigungsschrauben -Pfeile- des Ladeluftrohrs "heiße Seite" heraus.

-	Nehmen Sie das Ladeluftrohr heraus.

Einbauen

-	Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten.

-	Setzen Sie zunächst alle Befestigungsschrauben vom Ladeluftrohr an. Anschließend festziehen. Anzugsdrehmoment: → Pos..

Beschädigte Kabelbinder und Clips ersetzen.
