Volkswagen Touran Reparaturanleitung :: Kontrollleuchtensymbole im Schalttafeleinsatz

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Armaturen, Instrumente, SVA / Kontrollleuchtensymbole im Schalttafeleinsatz

Hinweis

Die Belegung der Kontrollleuchten im Schalttafeleinsatz ist abhängig von der Ausstattung, der Länder- und Motorvariante des Fahrzeuges.

Je nach Fahrzeugausstattung kommen verschiedene Schalttafeleinsätze zum Einsatz. Daher kann die Anordnung der Kontrollleuchten von der Darstellung abweichen.

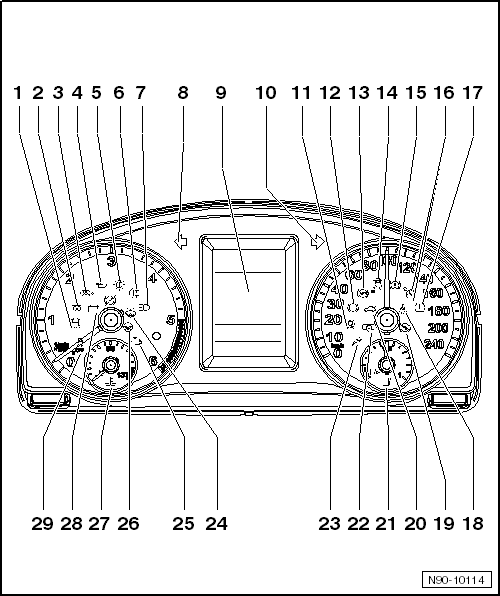

Kontrollleuchtensymbole im Schalttafeleinsatz

1 -	ausstattungsabhängige Anzeige

Anhaltewegverkürzung (AWV)

2 -	ausstattungsabhängige Anzeige

Symbol "Glühwendel" bei Fahrzeugen mit Dieselmotor (inclusive EPC)

Symbol "EPC (Electronic Power Control, elektrische Gasbetätigung)" bei Fahrzeugen mit Benzinmotor

3 -	ausstattungsabhängige Anzeige

Symbol "Dieselpartikelfilter verstopft" bei Fahrzeugen mit Dieselmotor

Symbol "Tankklappe nicht richtig geschlossen" bei Fahrzeugen mit Benzinmotor (NAR)

Symbol "Kühlmitteltemperatur zu hoch oder Kühlmittelstand zu niedrig" bei Fahrzeugen mit Erdgasmotor (EcoFuel)

4 -	Öldruck/Ölstand

Öldruck zu niedrig (rot)

Ölstand zu niedrig (gelb)

Motor abstellen und Motorölstand prüfen

5 -	Lampenausfall/Anhängerblinker

Leuchtet: Lampenausfall oder Störung im dynamischen Kurvenfahrlicht (AFS)

6 -	Nebelschlussleuchte

7 -	Fernlicht eingeschaltet

8 -	Blinker links

9 -	Multifunktionsdisplay (ausstattungsabhängige Anzeige)

CAR - Outline:

Tür bzw. Türen geöffnet

Motorhaube bzw. Heckklappe geöffnet

Öldruck zu niedrig (rot)

Ölstand zu niedrig (gelb)

Bremsbelagverschleißanzeige (BVA)

Wartungsintervallverlängerung (WIV)

10 -	Blinker rechts

11 -	Airbaganzeige

Airbag-System defekt

Beifahrerairbag abgeschaltet

Gurtstraffer defekt

12 -	ausstattungsabhängige Anzeige

Bremsbelagverschleißanzeige (BVA)

13 -	Antiblockiersystem (ABS)

Leuchtet: Störung im Antiblockiersystem

14 -	Elektronisches Stabilisierungs Programm (ESP)

Blinkt: ESP regelt

Leuchtet: ESP gestört oder ausgeschaltet

15 -	Warnleuchte Bremsanlage

Handbremse angezogen, oder

Bremsflüssigkeitsmangel, oder

Störung in der Bremsanlage

16 -	Geschwindigkeitsregelanlage (GRA) eingeschaltet

17 -	Reifendruckkontrolle (RDK)

Reifendruck eines Rads zu gering

18 -	Sicherheitsgurte anlegen

19 -	Shift Lock

Aufforderung Fußbremse treten

20 -	ausstattungsabhängige Anzeige

Heckklappe offen

21 -	Kraftstoffreserve

22 -	ausstattungsabhängige Anzeige

Türen offen

23 -	ECO - Kaltleuchte

EcoFuel (blau)

24 -	Waschwasserstand

Leuchtet: Scheibenwaschwasserstand im Waschbehälter zu niedrig

25 -	Elektrische On-Board-Diagnose (EOBD)

Störung im Abgassystem

26 -	elektromechanische Servolenkung ausgefallen (EPS)

Leuchtet gelb: elektromechanische Lenkunterstützung vermindert

Leuchtet rot: elektromechanische Lenkunterstützung ausgefallen

27 -	Kühlmittel

Kühlmitteltemperatur zu hoch, oder

Kühlmittelstand zu niedrig

Erdgas - Reserve

EcoFuel

28 -	Ladekontrolle

Störung im Generator

29 -

ESP - OFF

Service-Intervall-Anzeige

Service-Intervall-Anzeige zurücksetzen

Service-Intervall-Anzeige zurücksetzen → Heft18.1.
