Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

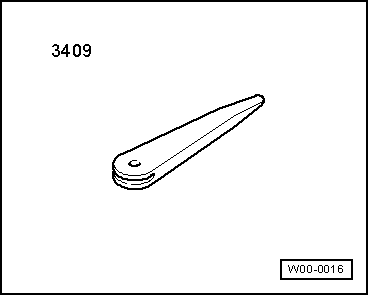

Demontagekeil -3409-

Kolben für Bremssattel FN 3 aus- und einbauen

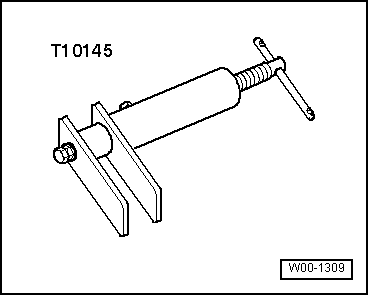

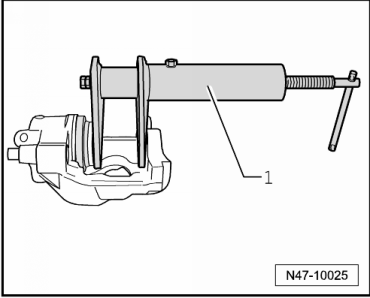

Kolbenrücksetzvorrichtung -T 10145-

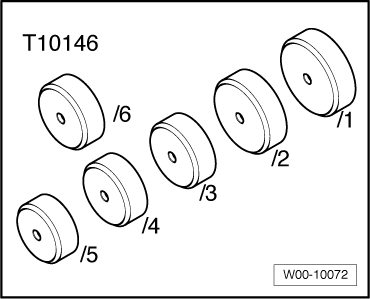

Montagewerkzeug für Schutzkappen -T 10146/6-

Ausbauen

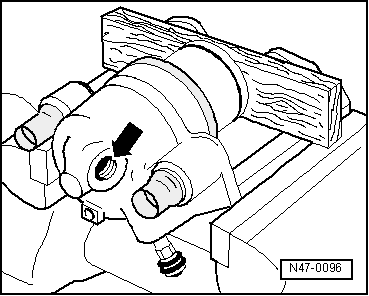

-	Kolben mit Druckluft aus dem Bremssattel ausdrücken.

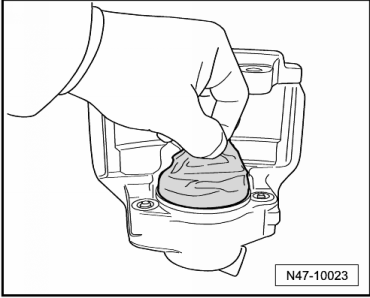

Holzplatte in den Schacht legen, damit der Kolben nicht beschädigt wird.

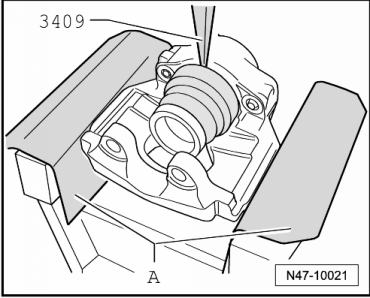

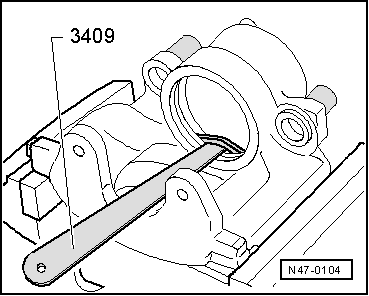

-	Schutzkappe mit Demontagekeil -3409- vom Bremssattel abhebeln.

-	Dichtring mit Demontagekeil -3409- herausnehmen.

Beim Ausbau darauf achten, dass die Oberfläche des Zylinders nicht beschädigt wird.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

-	Die Flächen von Kolben und Dichtring sind ausschließlich mit Spiritus zu reinigen und anschließend zu trocknen.

-	Kolben und den Dichtring vor dem Einsetzen dünn mit der Montagepaste -G 052 150 A2-.

-	Dichtring in Bremssattel einsetzen.

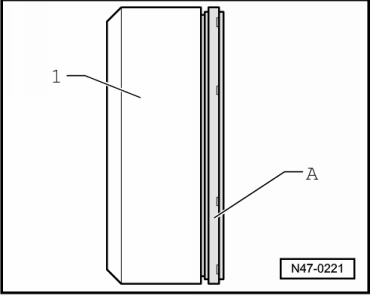

-	Schutzkappe -A- in das Montagewerkzeug -T10146/6--1- einsetzen.

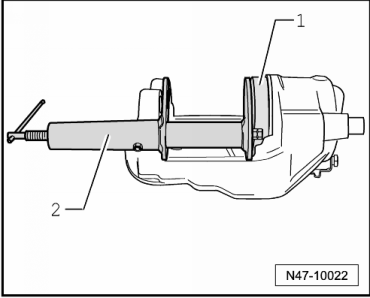

-	Drücken Sie die Schutzkappe mit dem Montagewerkzeug -1- und der Kolbenrücksetzvorrichtung -T10145--2- so auf den Bremssattel, dass diese ringsum am Bremssattel anliegt.

Sitz der Schutzkappe prüfen:

-	Die Schutzkappe darf sich nicht mehr von Hand vom Bremssattel abziehen lassen.

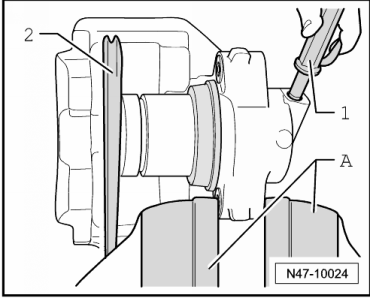

-	Kolben leicht an die Schutzkappe drücken und dann, z. B. mit dem Montagekeil -2-, in dieser Stellung arretieren.

Kolben nicht verkanten, um Beschädigungen an der Dichtmanschette zu vermeiden.

-	Schutzkappe mit Druckluft (max. 3 bar) -1- aufblasen. Dabei springt die Schutzkappe auf den Kolben.

-	Kolben mit Kolbenrücksetzvorrichtung -T10145--1- in den Bremssattel drücken.

Die äußere Dichtlippe der Schutzkappe springt dabei in die Nut am Kolben.

Bremssattel vorentlüften

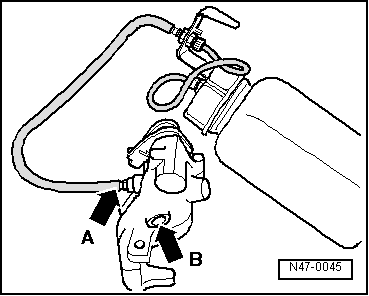

Entlüftungsventil -Pfeil A- öffnen und mit handelsüblichem Entlüftungsbehälter solange Bremsflüssigkeit einfüllen, bis blasenfreie Bremsflüssigkeit aus der Gewindebohrung (Abschluss Bremsschlauch) -Pfeil B- austritt. Entlüfterventil schließen.

Bremssattel zum Vorentlüften wie in Abb. gezeigt aufstellen.
