Hinweis

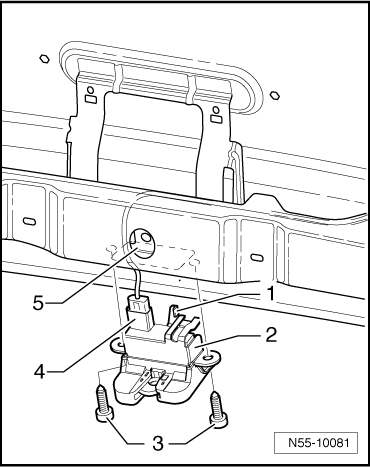

Die Notentriegelung -1- erreichen Sie bei ausgebautem Warndreieck durch die Öffnung -5- in der Heckklappenverkleidung.

Ausbauen

-	Verkleidung Heckklappe ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.70;.

-	Steckverbindung -4- vom Klappenschloss -2- trennen.

-	Schrauben -3- herausdrehen und das Klappenschloss -1- aus der Klappe ziehen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-	Anzugsdrehmomente: Schrauben -3- 23 Nm.

Bevor die Heckklappe geschlossen wird, ist eine Funktionsprüfung der Entriegelungsbauteile durchzuführen.

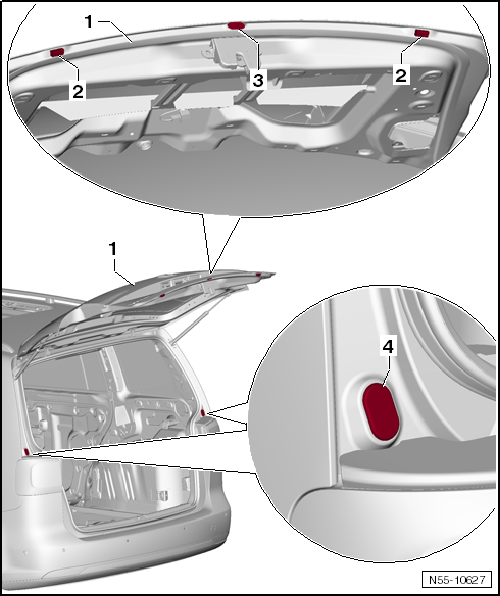

Anschlagpuffer 09.2010

Anschlagpuffer 09.2010

1 -	Heckklappe

2 -	Anschlagpuffer

nicht einstellbar

3 -	Abdeckkappe

4 -

Anschlag
