Volkswagen Touran Reparaturanleitung :: Kältemittelkreislauf mit Drossel und Auffangbehälter

Volkswagen Touran Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Allgemeines zum Kältemittelkreislauf / Kältemittelkreislauf mit Drossel und Auffangbehälter

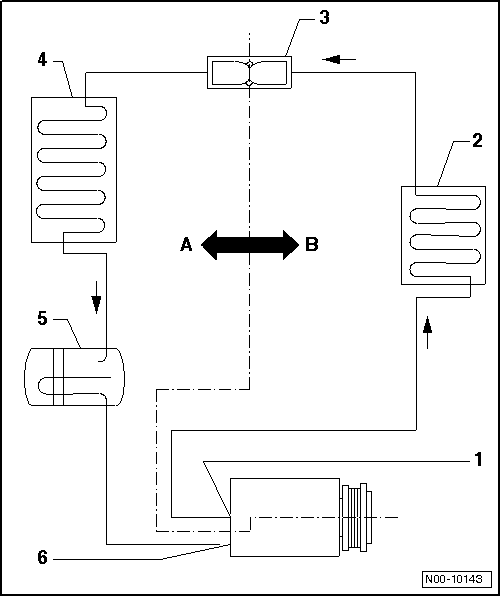

Pfeile zeigen Fließrichtung des Kältemittels.

A-Niederdruckseite des Kältemittelkreislaufes.

B-Hochdruckseite des Kältemittelkreislaufes.

Kältemittelkreislauf mit Drossel und Auffangbehälter

Bauteil	Aggregatzustand des Kältemittels	Druck (bar Überdruck)	Temperatur Grad Celsius
-1- Klimakompressor B-Seite	Gas	bis 20 bar	bis +70 C
-2- Kondensator	Von Gas über Dampf zu Flüssigkeit	bis 20 bar	bis +70 C
-3- Drossel	Von Flüssigkeit zu Dampf	B-Seite bis 20 bar, A-Seite größer 1,5 bar	B-Seite bis +60 C, A-Seite wärmer als -4 C
-4- Verdampfer	Von Dampf zu Gas	größer 1,5 bar	wärmer als -4 C
-5- Auffangbehälter	Gas
-6- Klimakompressor A-Seite	Gas

Die Drücke auf der A-Seite werden vom "regelnden" Klimakompressor auch bei unterschiedlichen Motordrehzahlen auf ca. 2 bar gehalten. Dieses gilt aber nur innerhalb des Leistungsbereiches des Klimakompressors, werden die Leistungsgrenzen des Klimakompressors überschritten → Kapitel.

Hinweis

Bei Fahrzeugen mit Regelventil für Kompressor der Klimaanlage -N280- wird der Druck auf der Niederdruckseite durch die Ansteuerung des Ventils verändert.
