Hinweis

Die Heckklappe ist richtig eingestellt, wenn sie im geschlossenen Zustand überall ein gleichmäßiges Spaltmaß hat, nicht zu weit nach innen oder außen steht und die Konturen fluchten.

Um die Einstellung vorzunehmen, muss das Fahrzeug auf Rädern stehen.

Spaltmaße → Rep.-Gr.00

-	Die Einstellung der Heckklappe erfolgt nur über den Schließbügel am Schlossquerträger. Das Klappenschloss ist direkt an die Klappe angeschraubt. Es hat keine Langlöcher und kann somit nicht eingestellt werden.

-	Die in anderen Fahrzeugen bekannten Einstellpuffer dienen nicht der Einstellung der Klappe. Sie haben die Aufgabe, die Klappe zu stabilisieren, bzw. zu dämpfen. Im Folgenden wird der Einstellpuffer als Dämpfer bezeichnet.

-	Im Anschluss wird das Einstellen der Heckklappe in mehreren Schritten beschrieben. Hierzu gehört die Einstellung des Schließbügels und des Dämpfers.

Schließbügel einstellen

-	Schlossträgerabdeckung ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.70.

-	Schließbügel lösen.

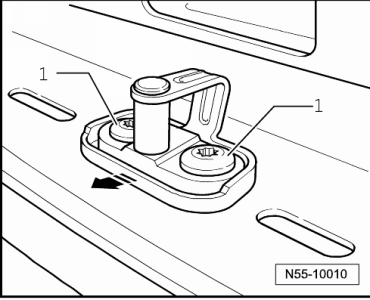

-	Schließbügel in die obere Position bringen -Pfeil- und die Schrauben -1- festdrehen.

-	Heckklappe schließen und Einstellung prüfen.

-	Durch Lösen der Schrauben -1- können Sie den Schließbügel in den übergroßen Bohrungen verschieben.

-	Anzugsdrehmomente: Schrauben -1- 23 Nm.

Dämpfer einstellen

Hinweis

Die Einstellung erfolgt nur für den rechten Dämpfer. Die Einstellung des linken Dämpfers ist sinngemäß daraus abzuleiten.

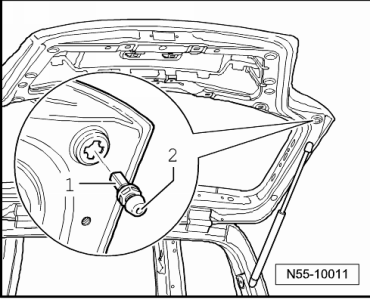

-	Klemmschraube -2- so weit lösen, bis sie im Gummipuffer sichtbar wird.

-	Rastschieber -1- aus dem Dämpfer herausziehen.

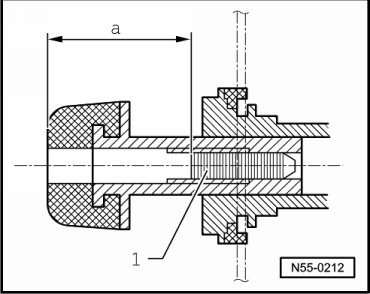

-	Rastschieber auf das Maß -a = 12,5 mm- einstellen.

-	Heckklappe mit leichtem Druck über die Mitte schließen, dabei den Drucktaster drücken.

-	Heckklappe wieder öffnen.

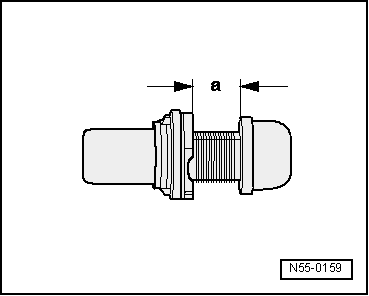

-	Klemmschraube -1- bis auf das Maß -a = 25 mm- einschrauben.

-	Einstellung prüfen.
