Volkswagen Touran Reparaturanleitung :: Halterung für den "iPOD-Spieler" aus- und einbauen

Volkswagen Touran Reparaturanleitung / Kommunikation / Halterung für den "iPOD-Player" der Firma "Apple" / Halterung für den "iPOD-Spieler" aus- und einbauen

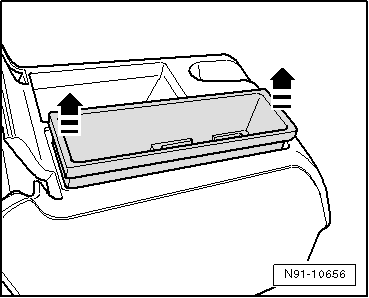

-	Greifen Sie in das Ablagefach und ziehen Sie es in -Pfeilrichtung - heraus.

-	Trennen Sie die Steckverbindung der Halterung unterhalb des Ablagefaches.

Einbauen

-	Stecken Sie die Steckverbindung auf.

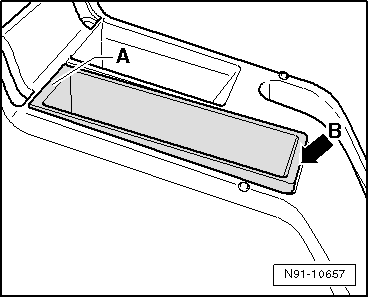

-	Setzen Sie das Ablagefach zuerst bei -A- in die Mittelkonsole ein und drücken Sie es anschließend in Richtung -B-, bis das Ablagefach in der Mittelkonsole einrastet.
