Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Stoßfänger / Stoßfänger hinten / Halter für Einparkhilfe einbauen - Fahrzeuge 08.2010

Hinweis

Bei Stoßfängerabdeckungen für Fahrzeuge ► 08.2010 sind die Löcher und Halter im Ersatzteil vorhanden.

Die Löcher und Halter lassen sich nicht nachträglich einbringen.

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

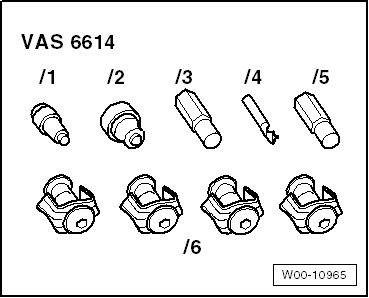

Montagewerkzeug für PDC-Halter -VAS 6614-

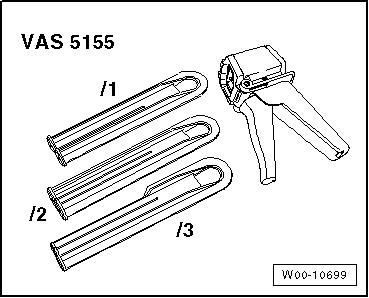

Handdruck-Pistole -VAS 5155-

Materialien

Hinweis

Die Teilenummern der Materialien sind dem "ETKA" zu entnehmen.

Reinigungslösung

→ Anmerkung¹

¹⁾	Die Verarbeitungshinweise nach Vorschrift des Herstellers in der Verpackungsbeilage sind zu beachten.

²⁾	Mindestaushärtezeit beachten → Kapitel.

Halter einbauen

Hinweis

Die Halter werden eingebaut, nachdem die Stoßfängerabdeckung lackiert ist.

Halter einbauen

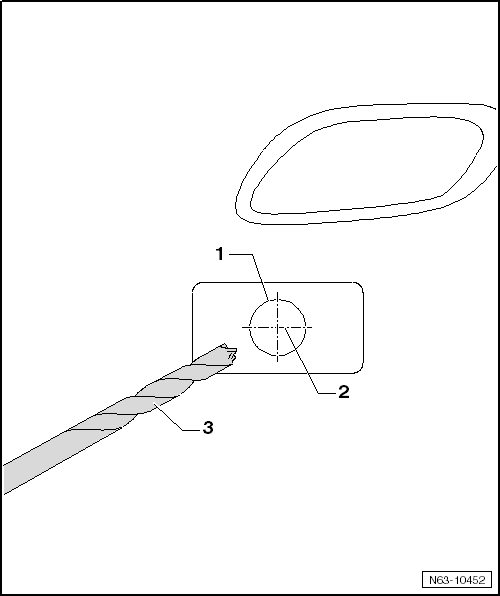

Die 4 Markierungen für den Halter -1- sind auf der Innenseite der Stoßfängerabdeckung zu finden.

-	Falls nicht vorhanden, ist der Mittelpunkt -2- zu ermitteln.

-	Mit dem im Werkzeugsatz beiliegenden Bohrer -3- werden die Löcher von innen nach außen vorgebohrt.

Halter einbauen

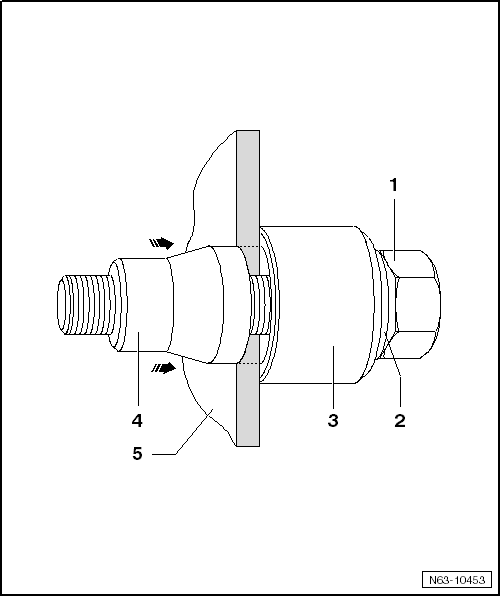

-	Den Stanzlocher mit Schraubkopf -1-, Unterlegscheibe -2- und Gegenlager -3- von der Innenseite der Stoßfängerabdeckung -5- ansetzen.

-	Das Stanzeisen -4- aufschrauben, nicht ganz bis auf die Stoßfängerabdeckung.

-	Das Stanzeisen -4- an die Stoßfängerabdeckung drücken.

-	Den Stanzlocher -1- festziehen.

Hinweis

Das Stanzeisen -4- darf sich nicht auf dem Lack der Stoßfängerabdeckung drehen.

-	Das Stanzeisen -4- wird durch Drehen am Schraubkopf -1- durch das Material der Stoßfängerabdeckung -5- durchgezogen -Pfeile-.

-	Stanzlocher entfernen und die nächsten Löcher einbringen.

-	Stoßfängerabdeckung und Halter gründlich mit der Reinigungslösung reinigen.

Halter einbauen

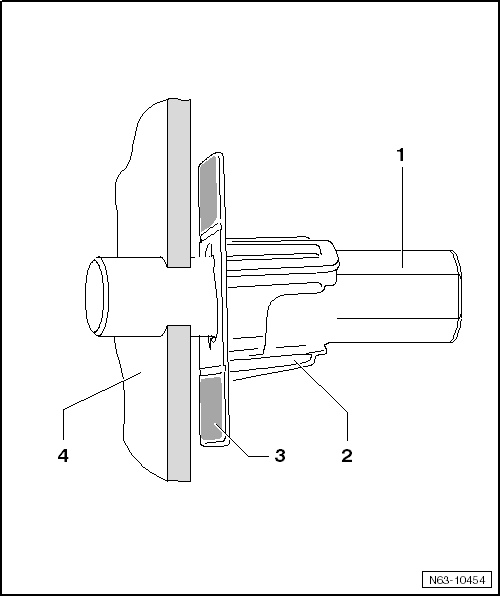

-	Klebeflächen an der Stoßfängerabdeckung -4- gründlich reinigen.

-	Halter -2- auf den Zentrierdorn -1- aufschieben.

-	Schutzfolie des doppelseitigen Klebebands -3- am Halter abziehen.

-	Zentrierdorn -1- durch das Loch führen, bis der Halter an der Stoßfängerabdeckung -4- anliegt.

-	Halter im Bereich der Klebefläche -3- kräftig andrücken.

-	Zentrierdorn entnehmen und diese Arbeitsschritte bei allen Haltern wiederholen.

-	Eine weitere Bearbeitung der Stoßfängerabdeckung erfolgt erst nach einer Mindestaushärtezeit → Kapitel

Mindestaushärtezeit

Weitere Arbeiten an der Stoßfängerabdeckung und den Haltern dürfen erst nach Ablauf der Mindestaushärtezeit von 2 Stunden erfolgen.

Die Mindestaushärtezeit ist einzuhalten, damit das Klebeband seine volle Klebekraft entfalten kann.

Die Stoßfängerabdeckung muss in dieser Zeit am Arbeitsplatz liegen bleiben und darf nicht bewegt werden.
