Haltegriffe (Dach) aus- und einbauen
Ausbauen
| - | Schwenken Sie die Haltegriffe herab und öffnen Sie mit einem kleinen Schraubendreher jeweils die zwei Abdeckkappen |

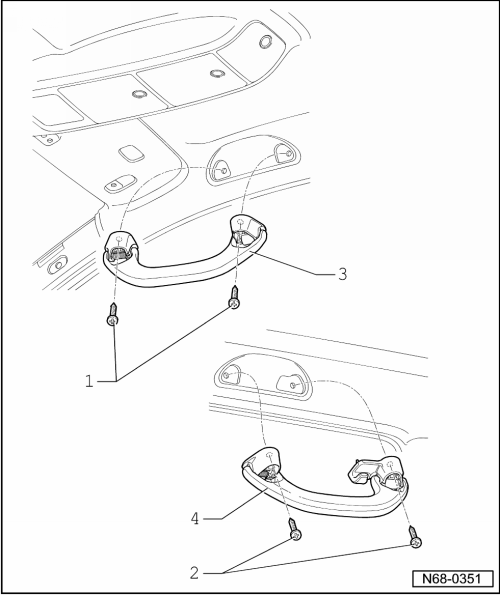

| - | Schrauben Sie jeweils die zwei Schrauben -1- und -2- heraus (2 Nm) und nehmen Sie die Haltegriffe, vorn, -3- und hinten -4- ab. |

|
| - | Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. |
