Volkswagen Touran Reparaturanleitung :: Gurthöhenverstellung, 2. Sitzreihe, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Insassenschutz / Sicherheitsgurte / Gurthöhenverstellung, 2. Sitzreihe, aus- und einbauen

  Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.


Ausbauen

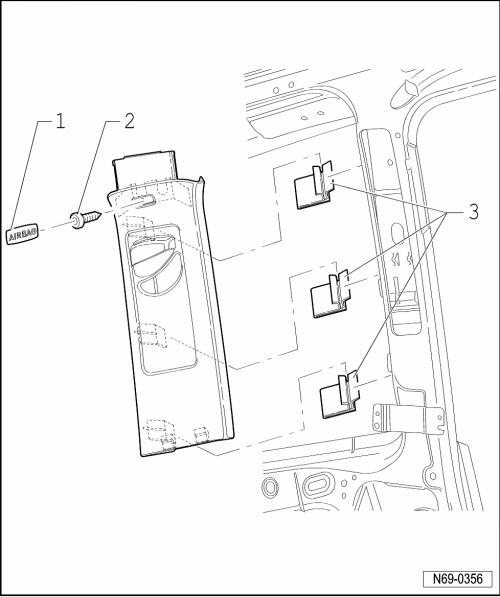

Entfernen Sie das Emblem, Airbag -1- und drehen Sie die Schraube -2- heraus (2 Nm).
  Hinweis

Beim Wiedereinbau der Verkleidung muss das Emblem, Airbag -1- ersetzt werden.
Ziehen Sie die Verkleidung Säule C aus den Klammern -3- und dem Keder der Türdichtung heraus.
  Hinweis

Zur besseren Übersicht sind die Befestigungsklammern -3- in ausgebautem Zustand dargestellt.

Ausbauen

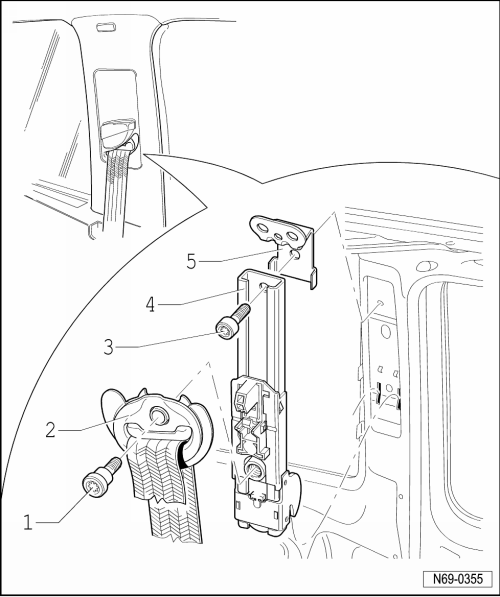

Drehen Sie die Schraube -1- heraus (40 Nm) und lösen Sie den Gurtumlenkbeschlag -2- von der Gurthöhenverstellung.
Drehen Sie die Schraube -3- heraus (20 Nm) und lösen Sie die Gurthöhenverstellung -4- und den Haltewinkel -5- aus den Aufnahmen im Trägerblech.

Ausbauen


Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
