Ausbauen

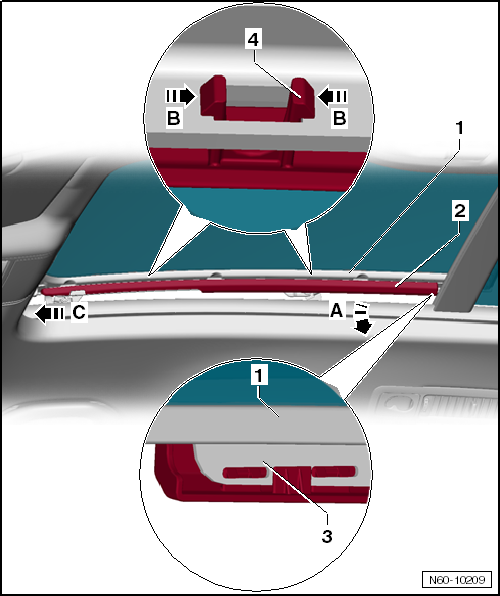

Ausbauen

-	Glasdeckel -1- öffnen, bis die Blende -1- zugänglich ist.

-	Rastnasen -4- durch Drücken -Pfeil B- auf der Rückseite -3- lösen.

-	Blende -1- im hinteren Bereich nach unten abziehen -Pfeil A-.

-	Blende nach vorn schieben -Pfeil C- und abnehmen.

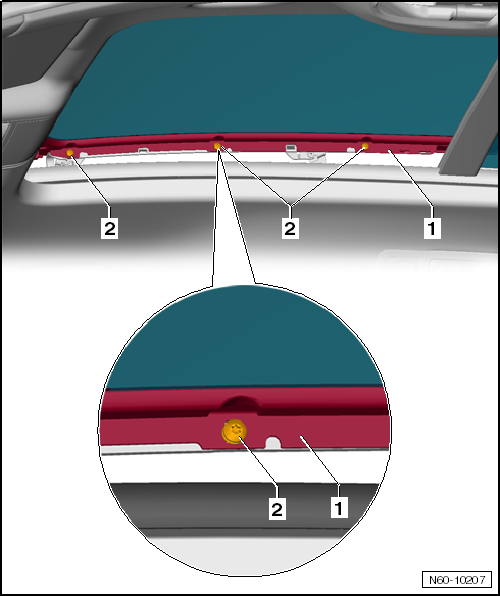

Ausbauen

-	Schrauben -2- vom Glasdeckel -1- links und rechts herausdrehen.

Hinweis

Zum Herausdrehen der Schrauben ein magnetisches Werkzeug verwenden, damit die Schrauben nicht in die Mechanik des Panorama-Schiebedachs fallen.

-	Glasdeckel -1- nach oben herausnehmen.

Vorsicht!

Bei ausgebautem Glasdeckel nicht die Ausstellmechanik verfahren, da es sonst zu Beschädigungen (Kratzern) am Windabweiser kommen kann.

Einbauen

Hinweis

Es sind grundsätzlich neue Schrauben beim Einbau des Glasdeckels zu verwenden.

Zum Eindrehen der Schrauben ein magnetisches Werkzeug verwenden, damit die Schrauben nicht in die Führung des Panorama-Schiebedachs fallen.

Einbauen

-	Glasdeckel -1- von oben einsetzen und die Schrauben -2- eindrehen, nicht festdrehen.

-	Glasdeckel vorn einstellen → Kapitel.

-	Schrauben -2- festdrehen, Anzugsdrehmoment: 5 Nm.

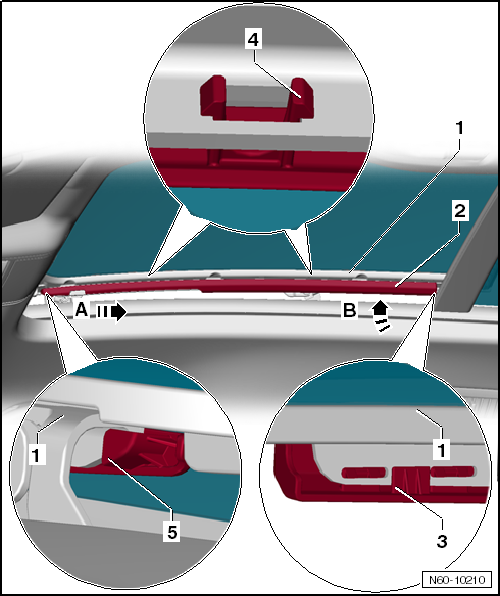

Einbauen

-	Blende -2- vorn in den Glasdeckel -1- einhängen -5-.

-	Blende -2- nach hinten schieben -Peil A-.

-	Blende auf den Glasdeckel drücken -Pfeil B- und die Rastnasen -4- auf der Rückseite einclipsen.

-	Nach Beendigung aller Arbeiten wird ein Normierungslauf des Schiebedachmotors durchgeführt → Kapitel.
