Volkswagen Touran Reparaturanleitung :: Geber für Fahrzeugniveau vorn -G78-/-G289- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Scheinwerfer mit Gasentladungslampen, Kurvenlicht und dynamischer Fernlichtregulierung / Geber für Fahrzeugniveau vorn -G78-/-G289- aus- und einbauen

Es befindet sich jeweils zwei Geber für Fahrzeugniveau an der Vorderachse und ein Geber für Fahrzeugniveau an der Hinterachse.

Bei Fahrzeugen mit elektronisch geregelter Dämpfung (adaptive Fahrwerksregelung DCC) sind die Geber für Fahrzeugniveau am Steuergerät für elektronisch geregelte Dämpfung -J250- elektrisch angeschlossen. Die beiden Steuergeräte (Steuergerät für elektronisch geregelte Dämpfung -J250- und Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745-) tauschen Informationen über den CAN-Bus aus.

Bei eventuellen Störungen sollte das Steuergerät für elektronisch geregelte Dämpfung -J250- ausgelesen werden → Kapitel.

Hinweis

Werden die Geber für Fahrzeugniveau erneuert, ist die Grundeinstellung der Scheinwerfer durchzuführen → Heft18.1.

Nachfolgend ist der Ausbau des Geber für Fahrzeugniveau vorn links -G78- beschrieben. Zum Ausbau des Gebers für Fahrzeugniveau vorn rechts -G289- ist die Beschreibung sinngemäß zu übertragen.

Ausbauen

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

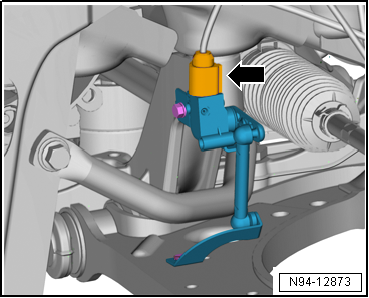

-	Steckverbindung -Pfeil- abziehen.

Geber für Fahrzeugniveau vorn -G78-/-G289- aus- und einbauen

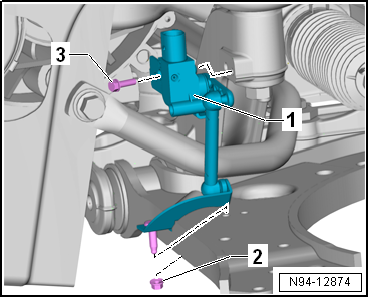

-	Befestigungsmutter -2- abschrauben.

-	Befestigungsschraube -3- herausdrehen und den Geber für Fahrzeugniveau vorn-1- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-	Grundeinstellung der Scheinwerfer durchführen → Heft18.1.

Hinweis

Werden die Geber für Fahrzeugniveau erneuert, ist die Grundeinstellung der Scheinwerfer durchzuführen → Heft18.1.

Anzugsdrehmomente

→ Kapitel "Montageübersicht Scheinwerfer mit Gasentladungslampen, Kurvenlicht und dynamischer Fernlichtregulierung"
