Volkswagen Touran Betriebsanleitung :: Ãœbersicht der Instrumente

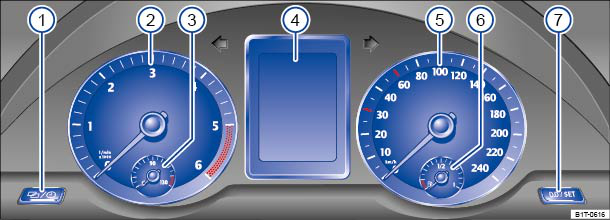

Abb. 11

Kombi-Instrument in der
Instrumententafel.

Lesen und beachten Sie zuerst die einleitenden
Informationen und Sicherheitshinweise

⇒Einleitung
zum Thema
 

Erläuterungen zu den Instrumenten ⇒ Abb. 11 :

  1. Stelltaste für die Uhr1).


    • Taste

      drücken, um die Stunden- oder Minutenanzeige zu markieren.
    • Zum Weiterstellen Taste
      drücken. Zum Schnelldurchlauf gedrückt halten.
    • Taste

      erneut drücken, um Einstellung der Uhr abzuschließen.
  2. Drehzahlmesser
    (Umdrehungen x 1000 pro Minute des laufenden Motors).

    Der Beginn des roten Bereichs im Drehzahlmesser kennzeichnet für alle Gänge die maximal zulässige Motordrehzahl des eingefahrenen und betriebswarmen Motors. Vor Erreichen des roten Bereichs sollte in den nächsthöheren Gang geschaltet, die Wählhebelstellung D gewählt oder der Fuß vom Gaspedal genommen werden ⇒ .


  3. Motorkühlmittel-Temperaturanzeige
    ⇒
    Motorkühlmittel
      oder Erdgasvorratsanzeige bei Fahrzeugen mit Erdgasmotor ⇒ Tanken .
  4. Displayanzeigen⇒
    Displayanzeigen
     .
  5. Tachometer
    (Geschwindigkeitsmesser).
  6. Kraftstoffvorratsanzeige⇒
    Tanken
     .
  7. Rückstelltaste
    für die Anzeige des Tageskilometerzählers (trip).

    • Taste
      drücken, um auf null zu setzen.


Hinweis


Frühes Hochschalten hilft Kraftstoff zu
sparen und Betriebsgeräusche zu reduzieren.

1) Je nach Ausstattung des Fahrzeugs kann die Uhr auch über das Menü Einstellungen im Display des Kombi-Instruments eingestellt werden ⇒ Menü Einstellungen .
