Hinweis

Die Frontklappe 08.2010 ► unterscheiden sich nur in der Optik.

Ausbauen

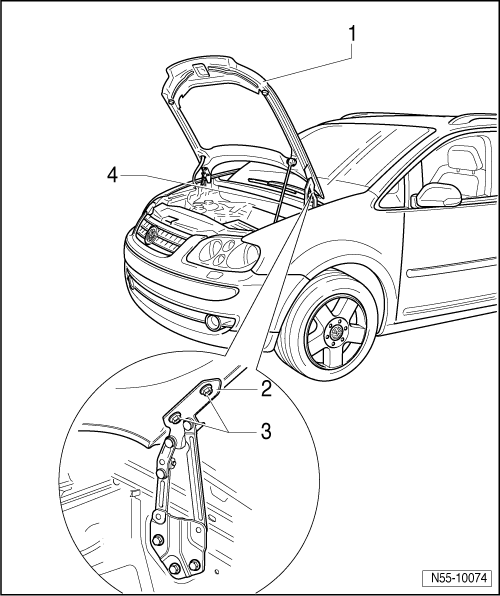

Ausbauen

-	Steckverbindungen der vorhandenen elektrischen Bauteile und Schläuche der Waschanlage trennen.

-	Sechskantmuttern -3- links und rechts lösen (nicht abschrauben).

Der weitere Ausbau ist nur mit einem zweiten Monteur möglich.

-	Gasdruckfeder -4- an der Klappe ausbauen -1- → Kapitel.

-	Sechskantmuttern -3- erst jetzt herunterdrehen und Klappe -1- aus den Scharnieren -2- herausheben.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-	Anzugsdrehmomente: Sechskantmuttern -3- (22 Nm)

-	Klappe -1- einstellen → Kapitel.
