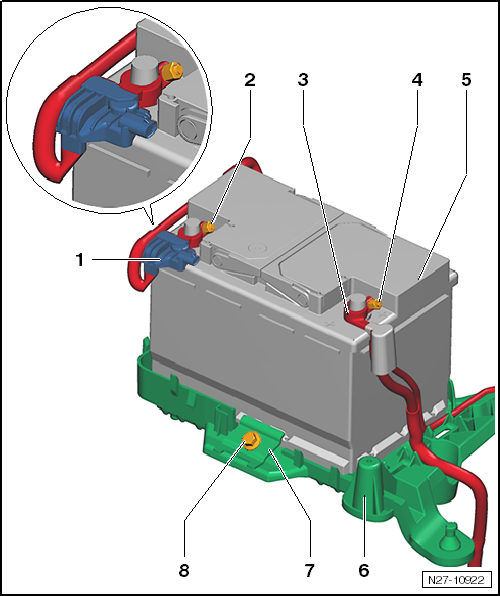

1 - | Batteriepolklemme Masseleitung mit integriertem Steuergerät für Batterieüberwachung -J367- |
Beachten Sie die Hinweise zur Verschraubung der Batteriepole → Kapitel |
Beachten Sie die Hinweise zum Steuergerät für Batterieüberwachung -J367- (Batteriesensor) → Anker |
2 - | Befestigungsmutter Batteriepolklemme Masseleitung |
M6 |
6 Nm |
3 - | Batteriepolklemme Plusleitung |
Beachten Sie die Hinweise zur Verschraubung der Batteriepole → Kapitel |
4 - | Befestigungsmutter Batteriepolklemme Plusleitung |
M6 |
6 Nm |
5 - | Batterie |
aus- und einbauen → Kapitel |
6 - | Batterieträger |
7 - | Klemmplatte |
8 - | Befestigungsschraube Klemmplatte |
M8 x 35 |
20 Nm |
Montagerahmen - Montageübersicht
1 -
Innendichtung
ersetzen
→ Kapitel
2 -
Schraube
für die Abdeckkappe
2 Nm
3 -
Abdeckkappe
Bestandtei ...
