Volkswagen Touran Reparaturanleitung :: Einstiegsleuchte vorn links -W31- und Einstiegsleuchte vorn rechts -W32

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - innen, Diebstahlshutz / Leuchten und Schalter in den vorderen Türen / Einstiegsleuchte vorn links -W31- und Einstiegsleuchte vorn rechts -W32

Einstiegsleuchten:

Einstiegsleuchte vorn links -W31-

Einstiegsleuchte vorn rechts -W32-

Einstiegsleuchte hinten links -W33-

Einstiegsleuchte hinten rechts -W34-

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

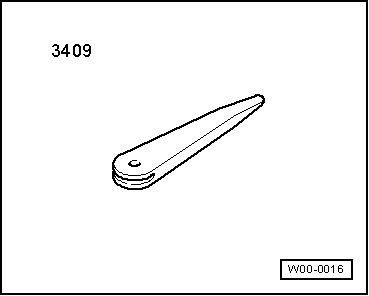

Demontagekeil -VAS 3409-

Vorsicht!

Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) kleben Sie die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband ab.

Hinweis

Der Aus- und Einbau erfolgt bei allen Einstiegsleuchten in gleicher Weise und wird nur für eine Leuchte beschrieben.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten.

Einstiegsleuchte vorn links -W31- und Einstiegsleuchte vorn rechts -W32

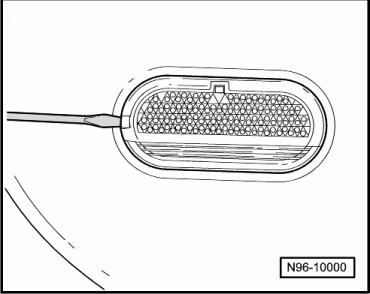

-	Leuchte mit dem Demontagekeil -VAS 3409- oder einem Schraubendreher aus der Türverkleidung heraushebeln.

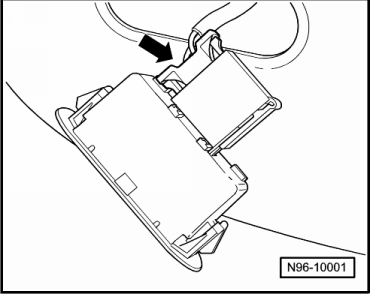

-	Steckverbindung -Pfeil- trennen.

Glühlampe ersetzen:

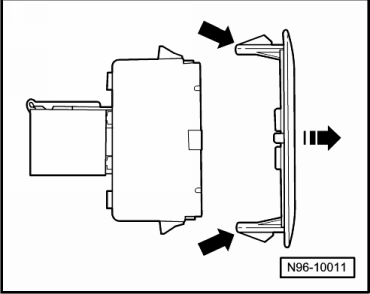

-	Rastnasen -Pfeile- entriegeln und die Streuscheibe vom Lampenträger abnehmen.

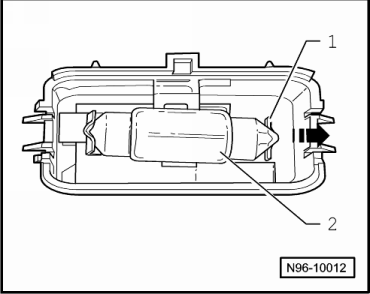

-	Kontaktblech -1- der Leuchte in -Pfeilrichtung- drücken und die Soffitte -2- aus der Fassung nehmen.

-	Soffitte (12 V, 5 W) ersetzen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Einstiegsleuchte vorn links -W31- prüfen

Die Einstiegsleuchte vorn links -W31- kann über die Stellglieddiagnose vom Türsteuergerät, Fahrerseite -J386- geprüft werden.

Einstiegsleuchte vorn rechts -W32- prüfen

Die Einstiegsleuchte vorn rechts -W32- kann über die Stellglieddiagnose vom Türsteuergerät, Beifahrerseite -J387- geprüft werden.
