Volkswagen Touran Reparaturanleitung :: Einbaulage des Scheinwerfers korrigieren

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Scheinwerfer mit Halogenlampen / Einbaulage des Scheinwerfers korrigieren

Hinweis

Um die Einbaulage des Scheinwerfers zu korrigieren, muss der Stoßfänger vorn nicht ausgebaut werden.

Wenn bei der Kontrolle der Einbaulage des Scheinwerfers ungleichmäßige Spaltmaße zur Karosserie festgestellt werden, Einbaulage korrigieren.

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

-	Befestigungsschraube -2- am Scheinwerfer hinten lösen.

Einbaulage des Scheinwerfers korrigieren

-	Die drei Befestigungsschrauben -Pfeile- herausdrehen.

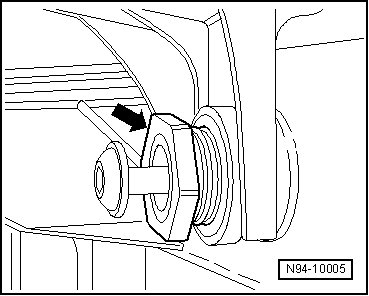

-	Bündigkeit zur Karosserie durch Hinein- oder Herausdrehen der Einstellbuchse -Pfeil- anpassen.

-	Zuerst die drei Befestigungsschrauben -Pfeile- mit dem vorgeschriebenen Anzugsdrehmoment anziehen → Kapitel.

-	Befestigungsschraube -2- am Scheinwerfer hinten mit dem vorgeschriebenen Anzugsdrehmoment anziehen → Kapitel.

-	Ggf. erneut die Einbaulage des Scheinwerfers auf gleichmäßige Spaltmaße hin kontrollieren und korrigieren.

-	Funktionen des Scheinwerfers prüfen.

Hinweis

Wird ein Scheinwerfer ausgebaut bzw. an die Karosserie angepasst, ist er nach dem Einbau bzw. nach dem Anpassen immer einzustellen.

-	Bei Fahrzeugen mit automatischer Leuchtweitenregelung eine Grundeinstellung der Scheinwerfer durchführen → Heft.

-	Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen → Heft.
