Der in Tabellen angegebene Siedepunkt einer Flüssigkeit bezieht sich immer auf den atmosphärischen Druck 1 bar. Wird der Druck über einer Flüssigkeit verändert, so ändert sich auch dessen Siedepunkt.

Es ist bekannt, dass z. B. Wasser bei um so tieferen Temperaturen siedet, je niedriger der Druck ist.

Anhand der Dampfdruckkurven für Wasser und Kältemittel R134a ist zu erkennen, das z. B. bei gleich bleibendem Druck durch Temperatursenkung der Dampf zu Flüssigkeit wird (im Kondensator), oder das z. B. durch Druckminderung das Kältemittel vom flüssigen in den dampfförmigen Zustand übergeht (Verdampfer).

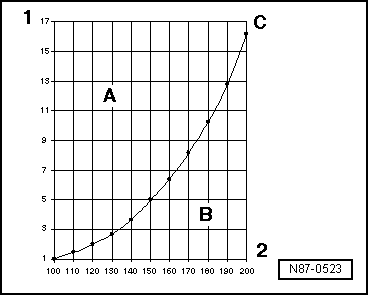

Dampfdruckkurve Wasser

A -

flüssig

B -

gasförmig

C -	Dampfdruckkurve Wasser

1 -	Druck über der Flüssigkeit in bar (absolut)

2 -	Temperatur in C

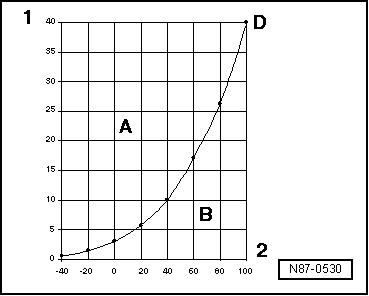

Dampfdruckkurve Kältemittel R134a

A -

flüssig

B -

gasförmig

D -	Dampfdruckkurve Kältemittel R134a

1 -	Druck über der Flüssigkeit in bar (absolut)

2 -	Temperatur in C
