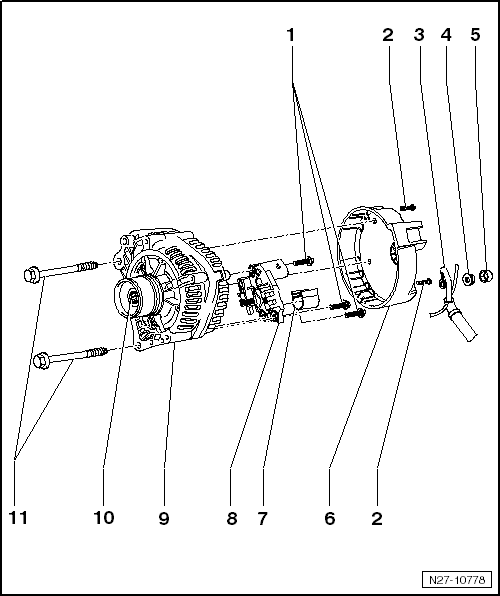

Montageübersicht

Montageübersicht

1 -	Befestigungsschrauben Spannungsregler

2 -	Sechskantbundschrauben

zur Befestigung der Abschirmkappe

3 -	Batterie-Plusleitung

4 -	Sechskantbundmutter

15 Nm

5 -	Abschirmkappe

6 -	Abschirmkappe

7 -	Abschirmkappe

8 -	Spannungsregler

Spannungsregler aus- und einbauen → Kapitel

9 -	Drehstromgenerator

Drehstromgenerator aus- und einbauen → Kapitel

Keilrippenriemenscheibe am Drehstromgenerator aus- und einbauen → Kapitel

Drehstromgenerator prüfen → Kapitel

10 -	Riemenscheibe

75 Nm

11 -	Sechskantbundschrauben

25 Nm

Ohne Abbildung

Befestigungsschraube Umlenkrolle: M8, 40 Nm

Befestigungsschrauben Klimakompressor: M8, 25 Nm
