Dichtring für Kurbelwelle Riemenscheibenseite ersetzen

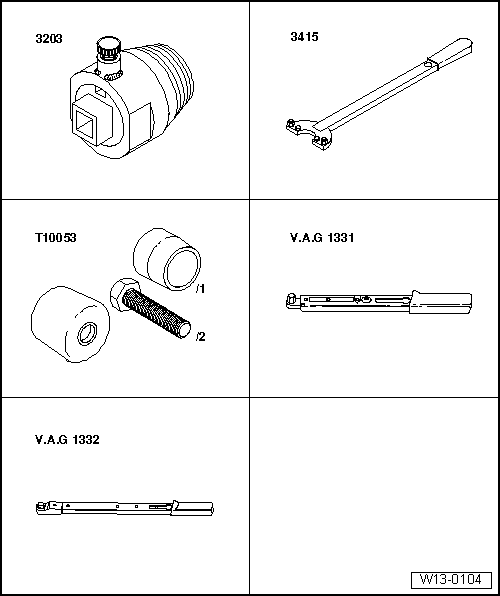

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Dichtringauszieher -3203-

Gegenhalter -3415-

Montagevorrichtung -T10053-

Drehmomentschlüssel (5 ... 50 Nm) -V.A.G 1331-

Drehmomentschlüssel (40 ... 200 Nm) -V.A.G 1332-

Ausbauen

-	Zahnriemen ausbauen. → Kapitel

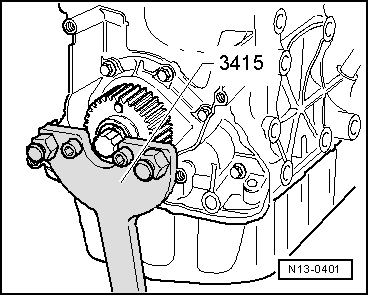

-	Bauen Sie das Kurbelwellen-Zahnriemenrad aus. Arretieren Sie dazu das Zahnriemenrad mit Gegenhalter -3415-.

-	Schrauben Sie, zur Führung des Dichtringausziehers -3203-, die Zentralschraube von Hand bis zum Anschlag in die Kurbelwelle ein.

-	Drehen Sie das Innenteil des Dichtringausziehers 2 Umdrehungen (ca. 3 mm) aus dem Außenteil heraus und arretieren Sie ihn mit Rändelschraube.

-	Ölen Sie den Gewindekopf des Dichtringausziehers ein.

Dichtring für Kurbelwelle Riemenscheibenseite ersetzen

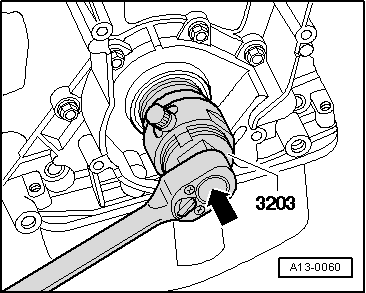

-	Schrauben Sie den Dichtringauszieher unter kräftigem Druck so weit wie möglich in den Dichtring ein.

-	Lösen Sie die Rändelschraube und drehen Sie das Innenteil gegen die Kurbelwelle, bis der Dichtring herausgezogen ist.

Einbauen

Hinweis

Die Dichtlippe des Dichtrings darf nicht zusätzlich eingeölt oder gefettet werden.

-	Entfernen Sie Ölrückstände am Kurbelwellenzapfen mit einem sauberen Lappen.

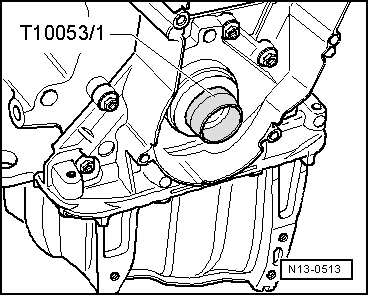

-	Setzen Sie die Führungshülse -T10053/1- auf den Kurbelwellenzapfen auf.

-	Schieben Sie den Dichtring über die Führungshülse auf den Kurbelwellenzapfen.

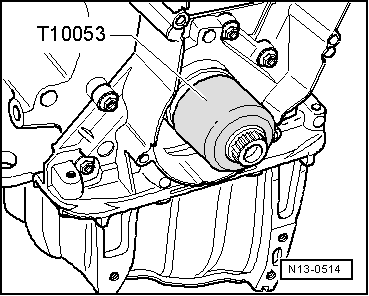

-	Pressen Sie den Dichtring mit der Druckhülse -T10053- und der Zentralschraube bis zum Anschlag ein.

-	Bauen Sie das Kurbelwellen-Zahnriemenrad ein.

-	Anzugsdrehmoment der neuen Zentralschraube → Kapitel

-	Wie Sie den Zahnriemen einbauen und spannen → Kapitel.
