Deckel für Getriebegehäuse in Stand setzen

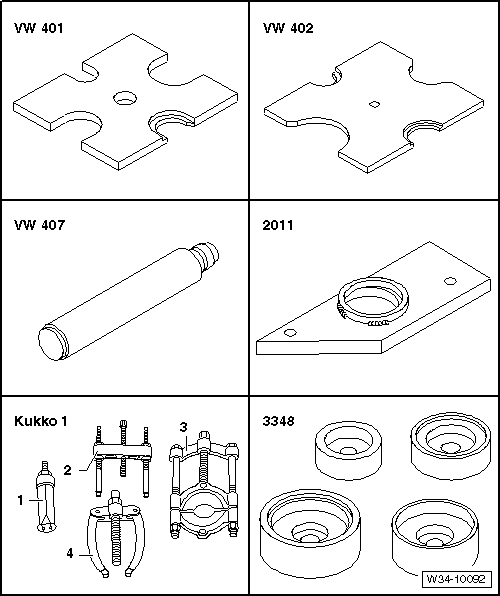

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Druckplatte -VW 401-

Druckplatte -VW 402-

Druckstempel -VW 407-

Abstützbrücke -2011-

Innenauszieher -1 - Kukko 21/5-

Gegenstütze -4 - Kukko 22/1-

Zusätzlich ab Getriebebaudatum 21 08 6: Montagevorrichtung -3348/2-

Deckel für Getriebegehäuse in Stand setzen

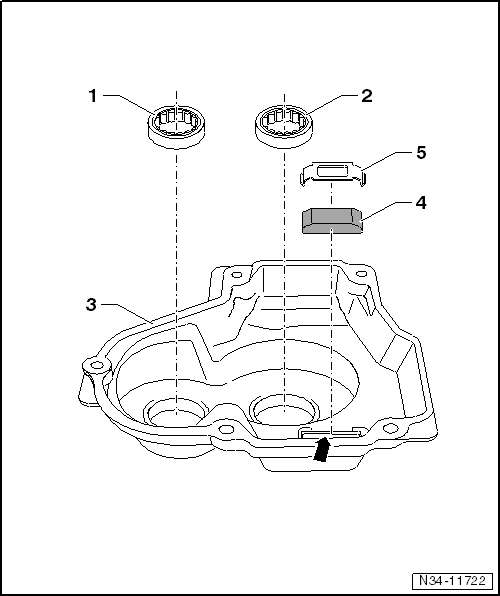

1 -	Zylinderrollenlager

für Abtriebswelle

nicht mit Zylinderrollenlager für Antriebswelle vertauschen

ausziehen → Abb.

ab Getriebebaudatum 21 08 6 größerer Durchmesser → Abb.

einpressen bis Getriebebaudatum 20 08 6: → Abb.

einpressen ab Getriebebaudatum 21 08 6: → Abb.

sichern → Abb.

2 -	Zylinderrollenlager

für Antriebswelle

nicht mit Zylinderrollenlager für Abtriebswelle vertauschen

ausziehen → Abb.

ab Getriebebaudatum 21 08 6 größerer Durchmesser → Abb.

einpressen bis Getriebebaudatum 20 08 6: → Abb.

einpressen ab Getriebebaudatum 21 08 6: → Abb.

sichern → Abb.

3 -	Deckel für Getriebegehäuse

ab Getriebebaudatum 21 08 6 den Zylinderrollenlagern angepasst → Abb.

4 -

Magnet

ab 11. 10

kann nur in Deckel mit Ausnehmung -Pfeil- eingesetzt werden

5 -

Klammer

hält dem Magnet in Position

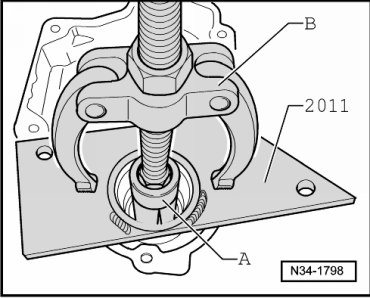

Zylinderrollenlager aus Deckel für Getriebegehäuse ausziehen

A -	Innenauszieher 30 ... 37 mm, z. B. -Kukko 21/5-

B -	Gegenstütze, z. B. -Kukko 22/1-

Deckel für Getriebegehäuse in Stand setzen

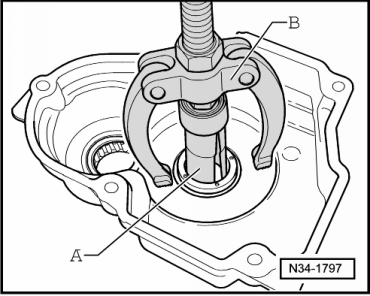

Zylinderrollenlager aus Deckel für Getriebegehäuse ausziehen

A -	Innenauszieher 30 ... 37 mm, z. B. -Kukko 21/5-

B -	Gegenstütze, z. B. -Kukko 22/1-

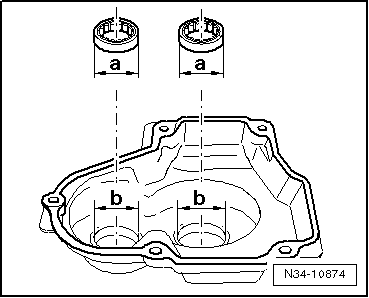

Zuordnung der Zylinderrollenlager

Getriebebaudatum	Maß "a" mm	Maß "b" mm
bis 20 08 6	43	43
ab 21 08 6	47	47

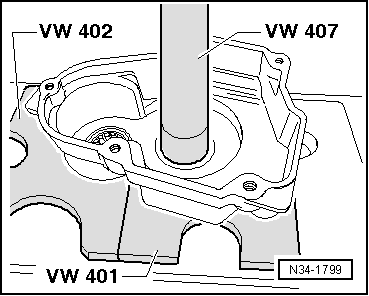

Zylinderrollenlager in Deckel für Getriebegehäuse einpressen - bis Getriebebaudatum 20 08 6

-	Deckel für Getriebegehäuse mit z. B. Heißluftgebläse -V.A.G 1416- im Bereich der Lagersitze auf ca. 100 C erwärmen.

-	Zylinderrollenlager in das erwärmte Gehäuse einsetzen und unter der Werkstattpresse nachdrücken, bis Wärmeaustausch stattgefunden hat.

Hinweis

Zylinderrollenlager müssen bis Anschlag in den Deckel eingepresst werden.

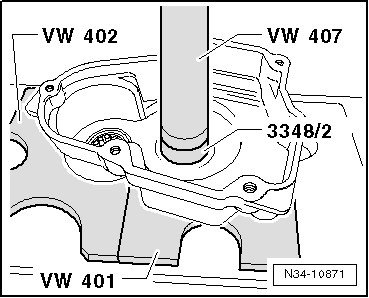

Zylinderrollenlager in Deckel für Getriebegehäuse einpressen - ab Getriebebaudatum 21 08 6

-	Deckel für Getriebegehäuse mit z. B. Heißluftgebläse -V.A.G 1416- im Bereich der Lagersitze auf ca. 100 C erwärmen.

-	Zylinderrollenlager in das erwärmte Gehäuse einsetzen und unter der Werkstattpresse nachdrücken, bis Wärmeaustausch stattgefunden hat.

Hinweis

Zylinderrollenlager müssen bis Anschlag in den Deckel eingepresst werden.

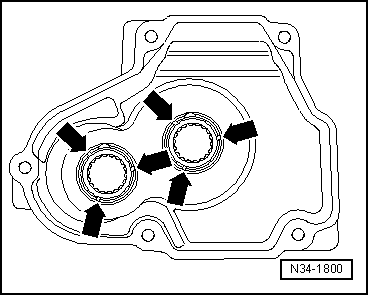

Zylinderrollenlager in Deckel für Getriebegehäuse durch Verstemmen sichern -Pfeile-
