Volkswagen Touran Reparaturanleitung :: Bremspedal vom Bremskraftverstärker trennen und verclipsen

Volkswagen Touran Reparaturanleitung / Bremsanlagen / Bremse - Mechanik / Bremspedal - Montageübersicht / Bremspedal vom Bremskraftverstärker trennen und verclipsen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

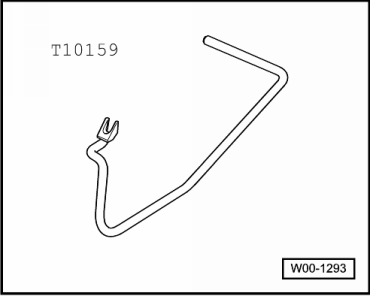

Entriegelungswerkzeug -T 10159-

Trennen

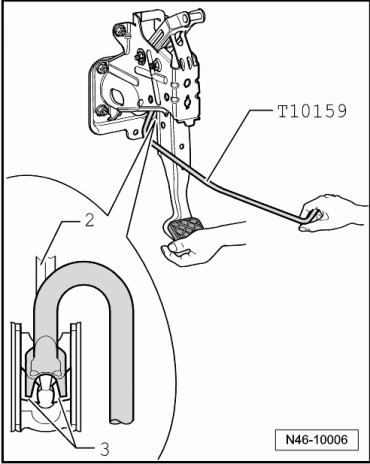

-	Bremspedal zunächst in Richtung Bremskraftverstärker drücken und festhalten.

2 -	Druckstange

3 -	Haltenasen

-	Entriegelungswerkzeug -T 10159- einsetzen und in Richtung Fahrersitz ziehen, dabei am Bremspedal gegenhalten (Bremspedal darf sich in diesem Moment nicht nach hinten bewegen). Dadurch werden die Haltenasen -3- der Aufnahme vom Kugelkopf der Druckstange -2- abgedrückt.

Abb. zeigt zur besseren Darstellung das Trennen des Bremspedals vom Bremskraftverstärker bei ausgebautem Fußhebelwerk.

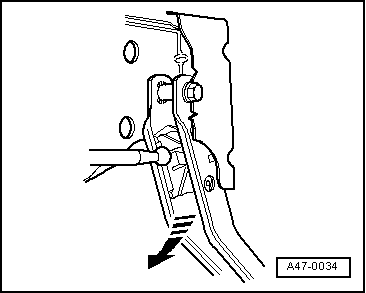

-	Entriegelungswerkzeug -T 10159- und Bremspedal gemeinsam in Richtung Fahrersitz ziehen. (Das Bremspedal wird dadurch vom Kugelkopf der Druckstange abgezogen).

Bremspedal mit Bremskraftverstärker verclipsen

-	Kugelkopf der Druckstange vor die Aufnahme halten und Bremspedal in Richtung Bremskraftverstärker drücken, sodass der Kugelkopf hörbar einrastet.
