Volkswagen Touran Reparaturanleitung :: Bowdenzug trennen

-	Klappe öffnen.

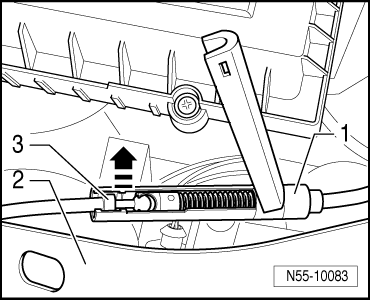

-	Bowdenzugkupplung -1- über dem Scheinwerfer auf der Fahrerseite des Schlossträgers -2- ausclipsen.

-	Bowdenzugkupplung -1- nach oben öffnen und den Bowdenzug -3- in -Pfeilrichtung - aus der Bowdenzugkupplung herausnehmen.

Hinweis

Beim Einbauen ist darauf zu achten, dass die Hülle des Bowdenzugs richtig eingelegt ist und die Kupplung verrastet wird.

Bevor die Frontklappe geschlossen wird, ist eine Funktionsprüfung des Betätigungshebels und des Bowdenzugs durchzuführen.
