Volkswagen Touran Reparaturanleitung :: Blende, Schalttafel, Mitte, aus- und einbauen
Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Innenausstattung / Ablagen, Abdeckungen und Blenden / Blende, Schalttafel, Mitte, aus- und einbauen

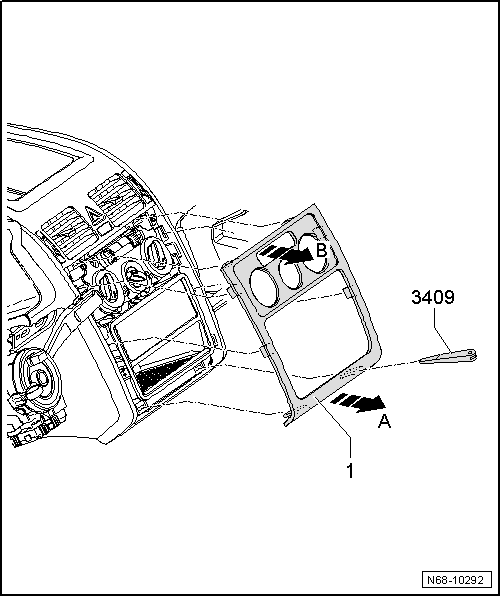

Ausbauen
| - | Hebeln Sie die Blende -1-, im unteren Bereich, vorsichtig mit dem Demontagekeil -3409- aus den Aufnahmen in der Schalttafel -Pfeil A- heraus. |
| - | Ziehen Sie die Blende aus den seitlichen Aufnahmen heraus. |
| - | Ziehen Sie die Blende, im oberen Bereich, vorsichtig aus den Aufnahmen -Pfeil B- heraus. |
|
| - | Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. |
