Volkswagen Touran Reparaturanleitung :: Blende, Fußraum, 2. Sitzreihe, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Sitz- Gestell / Sitze, 2. Sitzreihe / Blende, Fußraum, 2. Sitzreihe, aus- und einbauen

Ausbauen

-	Nehmen Sie den Sitz der 2. Sitzreihe aus dem Fahrzeug heraus.

-	Bauen Sie die Blenden, Lehnenbeschläge, aus → Kapitel.

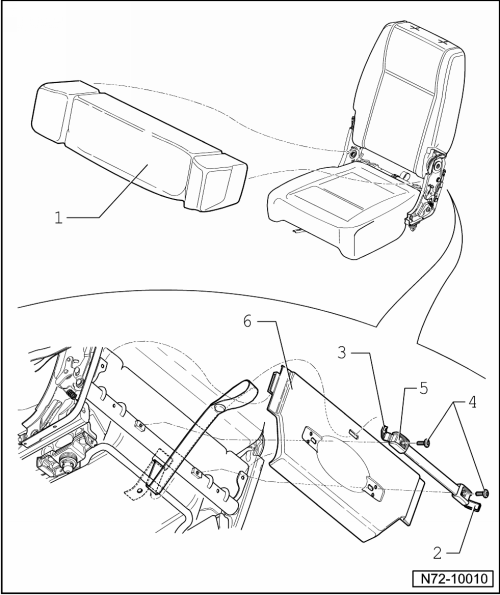

-	Ziehen Sie das Zwischenstück -1- heraus, es ist mit Klettband am Sitz befestigt.

-	Öffnen Sie die Abdeckungen -2- und -3-, drehen Sie die zwei Schrauben -4- heraus (3 Nm) und entfernen Sie den Griff -5-.

-	Lösen Sie die Blende -6- vom Sitz.

Blende, Fußraum, 2. Sitzreihe, aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
